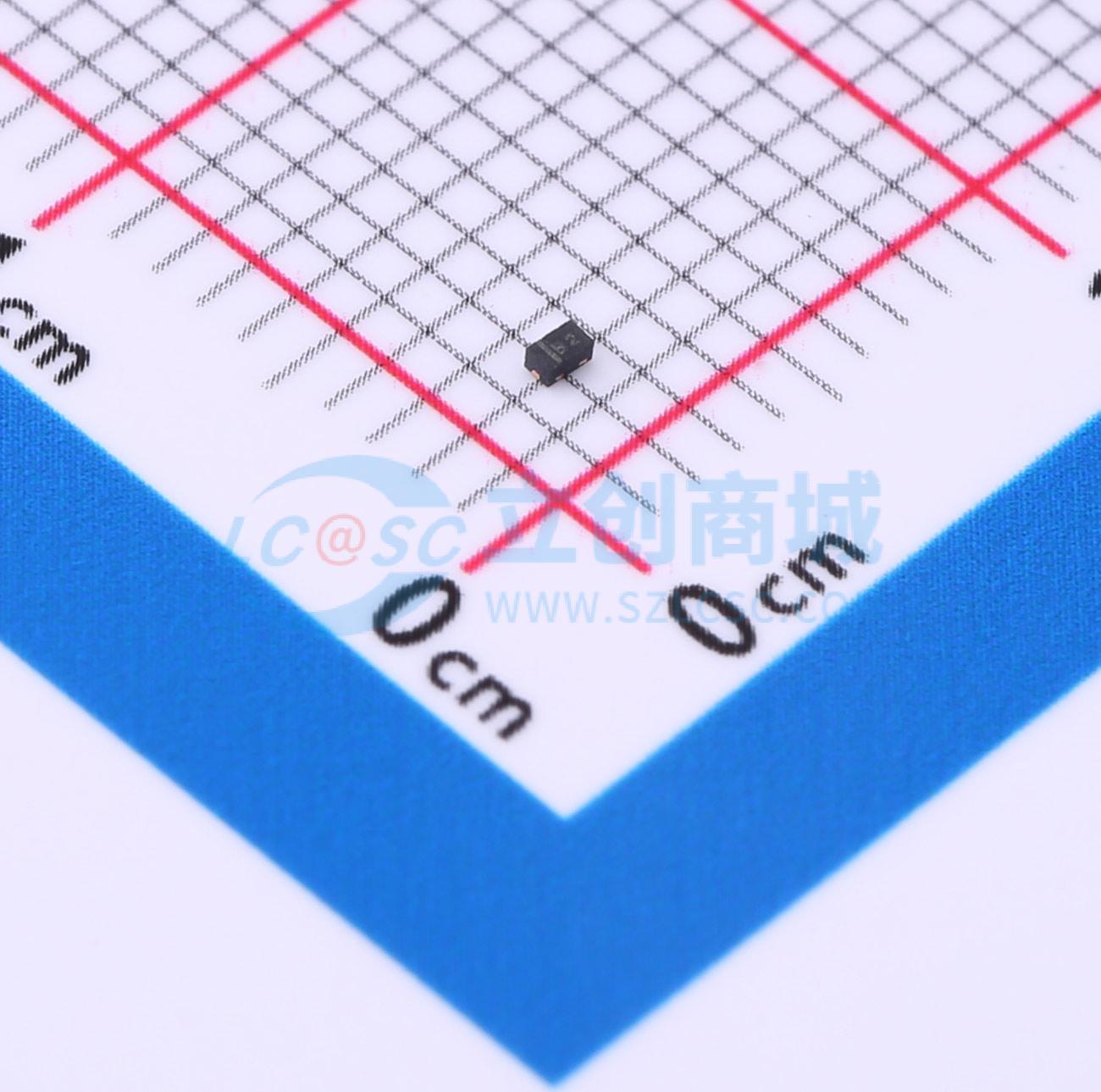

温馨提醒：图片仅供参考，商品以实物为准
AQHV12-01ETG-C
AQHV12-01ETG-C
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- AQHV12-01ETG-C
- 商品编号
- C1975059
- 商品封装
- SOD-882
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 峰值脉冲功率(Ppp) | 200W@8/20us | |
| 击穿电压 | 13.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 30pF |
商品概述
AQHV-C系列旨在为超快速动作、高性能的过压保护器件提供解决方案。它非常适合用于电源接口、乘客充电接口、LED照明模块以及低速I/O。该系列能够保护敏感设备免受静电放电（ESD）和其他过压瞬变的损害。 AQHV-C系列可安全吸收高于IEC 61000 - 4 - 2国际标准最高等级（4级，±8kV接触放电）的重复性ESD冲击，且性能不会下降。同时，它能以极低的钳位电压安全传导高达8A（AQHV12 - C）的感应浪涌电流（IEC 61000 - 4 - 5第2版，tP = 8 / 20 μs）。
商品特性
- ESD，IEC 61000 - 4 - 2，±30kV接触放电，±30kV空气放电
- EFT，IEC 61000 - 4 - 4，40A（5/50ns）
- 雷击，AQHV12 - C为8A（符合IEC 61000 - 4 - 5第2版定义的8/20）
- 低钳位电压
- 具备生产件批准程序（PPAP）能力
- 低泄漏电流
- 小型SOD882封装有助于节省电路板空间
- 通过AEC - Q101认证
- 湿度敏感度等级（MSL - 1）
- 无卤、无铅且符合RoHS标准
应用领域
-LED照明模块-便携式仪器-通用I/O-RS232/RS485-CAN和LIN总线-汽车应用
