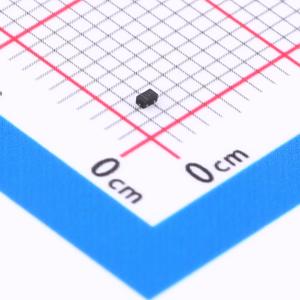

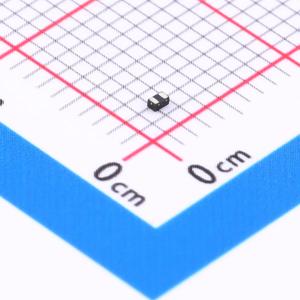

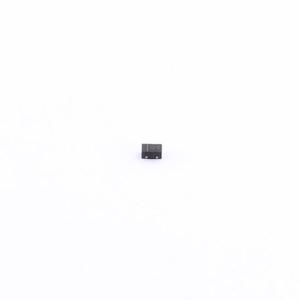

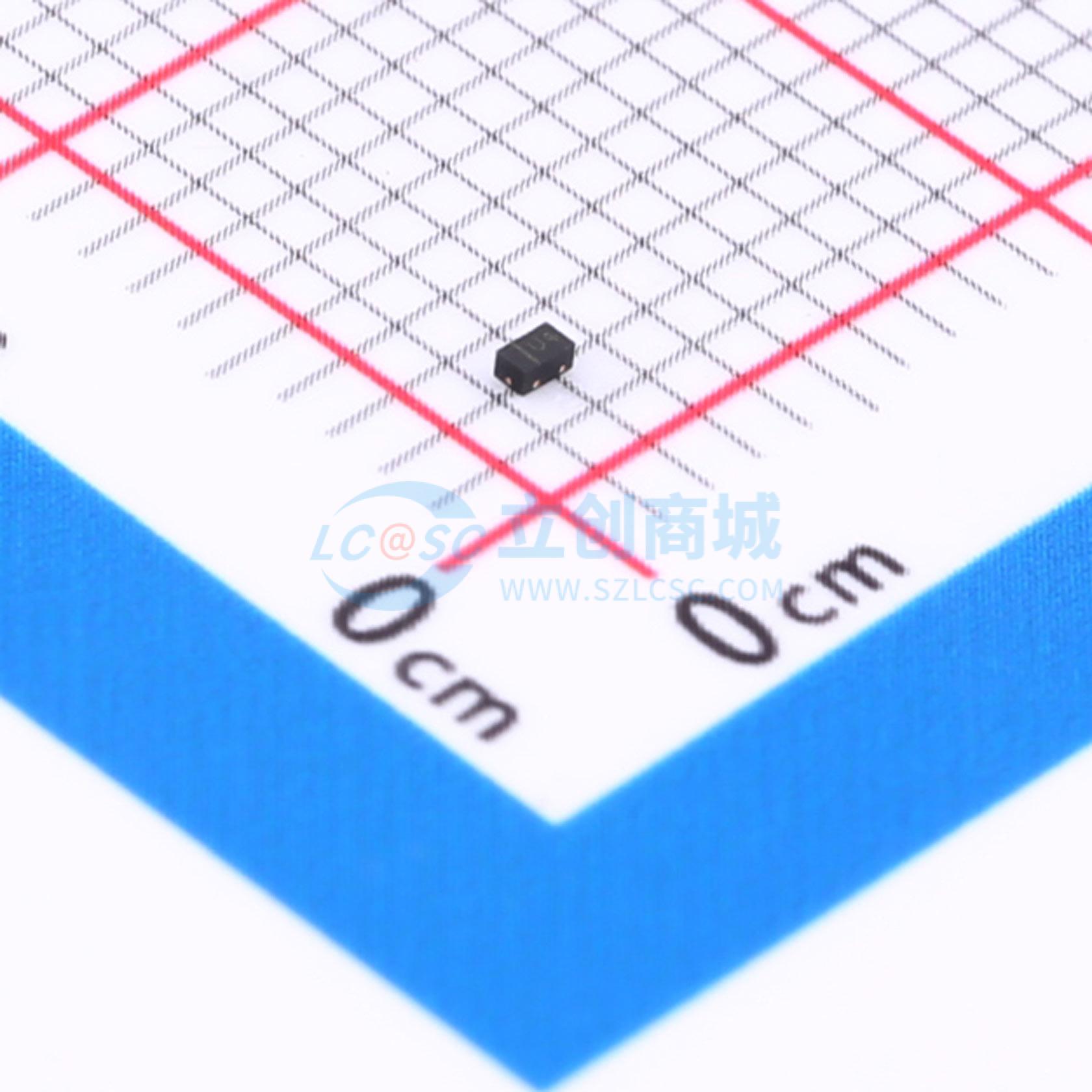

SPHV24-01ETG

品牌名称: Littelfuse(美国力特)
商品型号: SPHV24-01ETG
商品编号: C1973952
商品封装: SOD-882
包装方式: 编带
商品毛重: 0.084克(g)

商品参数

商品概述

单向SPHV系列专为便携式应用、LED照明模块、汽车应用和低速I/O设计。它能保护敏感设备免受静电放电（ESD）和其他过电压瞬变的损害。 SPHV系列可安全吸收高于IEC 61000 - 4 - 2国际标准最高等级（4级，±8KV接触放电）的重复性ESD冲击，且性能不会下降，并能以极低的钳位电压安全耗散高达8A（SPHV12）的感应浪涌电流（IEC 61000 - 4 - 5，第2版，tP = 8/20μs）。

商品特性

ESD，IEC 61000 - 4 - 2，±30kV接触，±30kV空气
EFT，IEC 61000 - 4 - 4，40A（5/50ns）
雷击，IEC 61000 - 4 - 5，第2版8A（tP = 8/20μs，SPHV12）
低钳位电压
低泄漏电流
小型SOD882封装有助于节省电路板空间
通过AEC - Q101认证
无铅、无卤且符合RoHS标准

应用领域

移动设备和手持设备
RS232 / RS485
CAN和LIN总线

数据手册PDF

放大查看下载PDF

交货周期

订货3-5个工作日

购买数量

(10000个/圆盘，最小起订量 100 个)

个

起订量：100 个10000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	24V
	钳位电压	50V
	峰值脉冲电流(Ipp)	3A@8/20us
	峰值脉冲功率(Ppp)	200W
	击穿电压	26.7V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	单路
	工作温度	-40℃~+125℃@(Tj)
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	32pF
