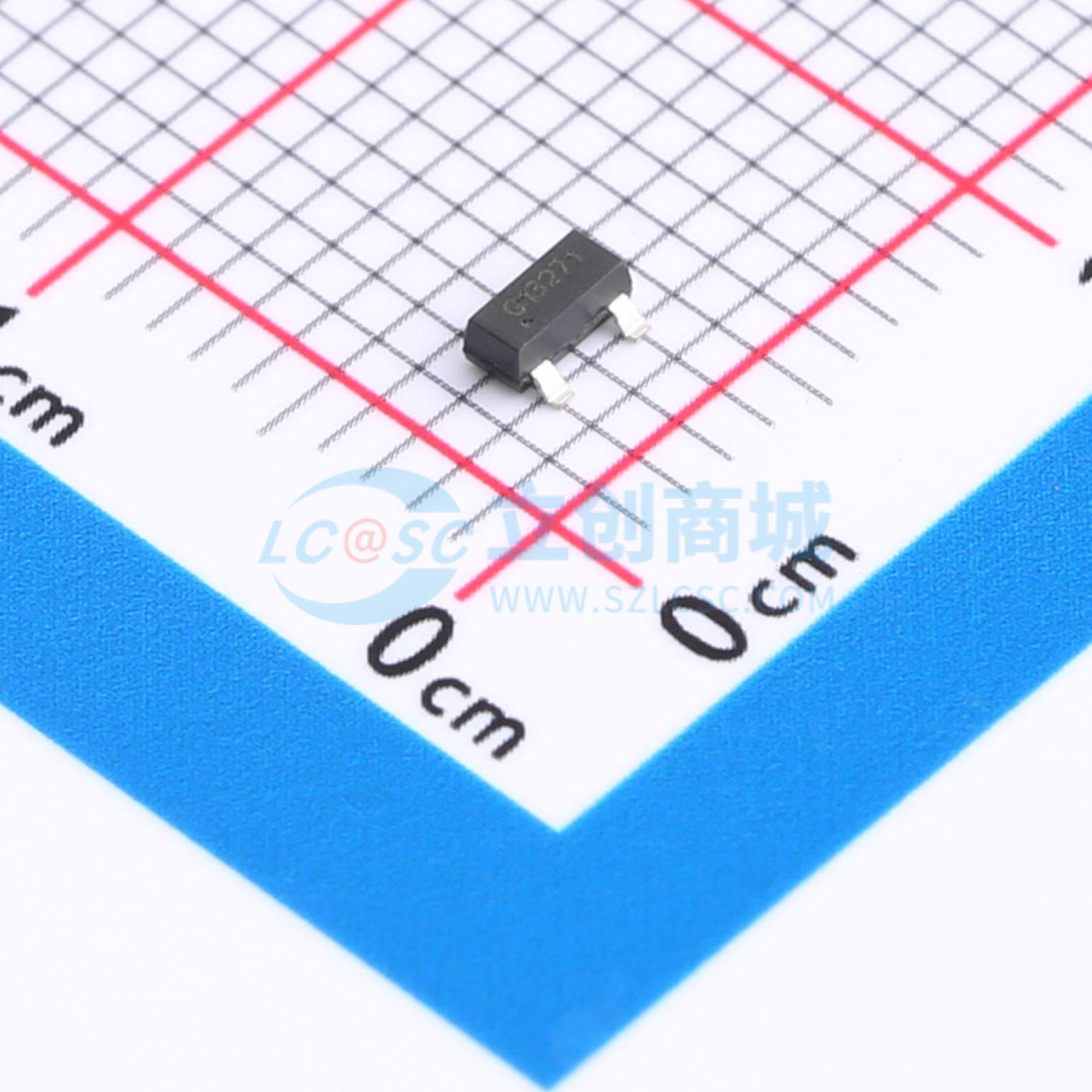

温馨提醒：图片仅供参考，商品以实物为准
CDSOT23-T03C
双向TVS 3.3V截止 峰值浪涌电流：43A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 瞬态电压抑制二极管阵列采用紧凑的芯片封装SOFT23尺寸规格，适用于浪涌和静电放电（ESD）保护应用。该瞬态电压抑制二极管阵列系列提供3 V至36 V的多种电压类型供选择
- 品牌名称
- BOURNS
- 商品型号
- CDSOT23-T03C
- 商品编号
- C1973960
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.106克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 10.9V | |
| 峰值脉冲电流(Ipp) | 43A@8/20us | |
| 峰值脉冲功率(Ppp) | 500W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 4V | |
| 反向电流(Ir) | 125uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 300pF |
商品概述
Bourns提供用于浪涌和ESD保护应用的瞬态电压抑制二极管阵列，采用紧凑型芯片封装SOT23尺寸规格。瞬态电压抑制二极管阵列系列提供3 V至36 V的多种电压类型供选择。该器件符合IEC 61000 - 4 - 2（ESD）、IEC 61000 - 4 - 4（EFT）和IEC 61000 - 4 - 5（浪涌）要求。
商品特性
- 符合RoHS标准*
- 保护一条或两条线路
- 单向和双向配置
- 最大ESD保护30 kV
应用领域
- RS - 232、RS - 422和RS - 423数据线
- 便携式电子设备
- 无线总线保护
- 控制和监测系统
