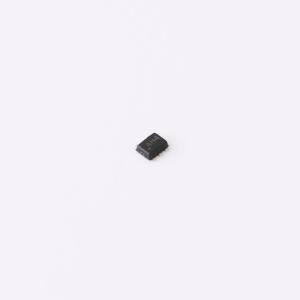

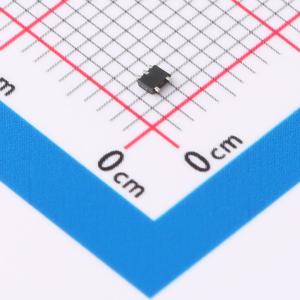

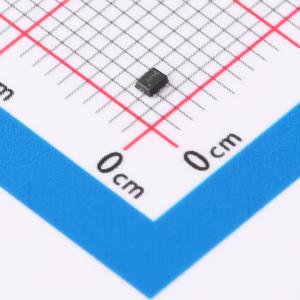

SP1001-04XTG
ESD 5.5V截止 峰值浪涌电流：2A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用专有硅雪崩技术制造的雪崩击穿二极管可保护每个 I/O 引脚，为可能遭受破坏性静电放电（ESD）的电子设备提供高级别的保护。这些耐用的二极管能够安全吸收高于 IEC 61000 4 2 国际标准（4 级，±8kV 接触放电）规定的最大电平的重复性 ESD 冲击，且性能不会下降。其极低的负载电容也使其成为保护高速信号引脚的理想选择
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SP1001-04XTG
- 商品编号
- C1973878
- 商品封装
- SOT-553
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 13V | |
| 峰值脉冲电流(Ipp) | 2A@8/20us | |
| 击穿电压 | 7V | |
| 反向电流(Ir) | 100nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 7pF |
商品概述
采用专有硅雪崩技术制造的雪崩击穿二极管可保护每个I/O引脚，为可能遭受破坏性静电放电（ESD）的电子设备提供高级别的保护。这些耐用的二极管能够安全地承受高于IEC 61000 - 4 - 2国际标准（4级，±8kV接触放电）规定的最大水平的反复ESD冲击，且性能不会下降。其极低的负载电容也使其成为保护高速信号引脚的理想选择。
商品特性
- 每个I/O的典型电容为8pF
- ±15kV接触放电、±30kV空气放电ESD保护（IEC 61000 - 4 - 2 4级）
- 符合IEC 61000 - 4 - 4标准的40A（5/50ns）电快速瞬变脉冲群（EFT）保护
- 5V时最大漏电流为0.5μA
- 小封装节省电路板空间
- 符合IEC 61000 - 4 - 5标准的2A（8/20μs）雷电保护
- 通过AEC - Q101认证
应用领域
-计算机外设-手机-数码相机-台式机/笔记本电脑-LCD/PDP电视-机顶盒-DVD播放器-MP3/PMP
