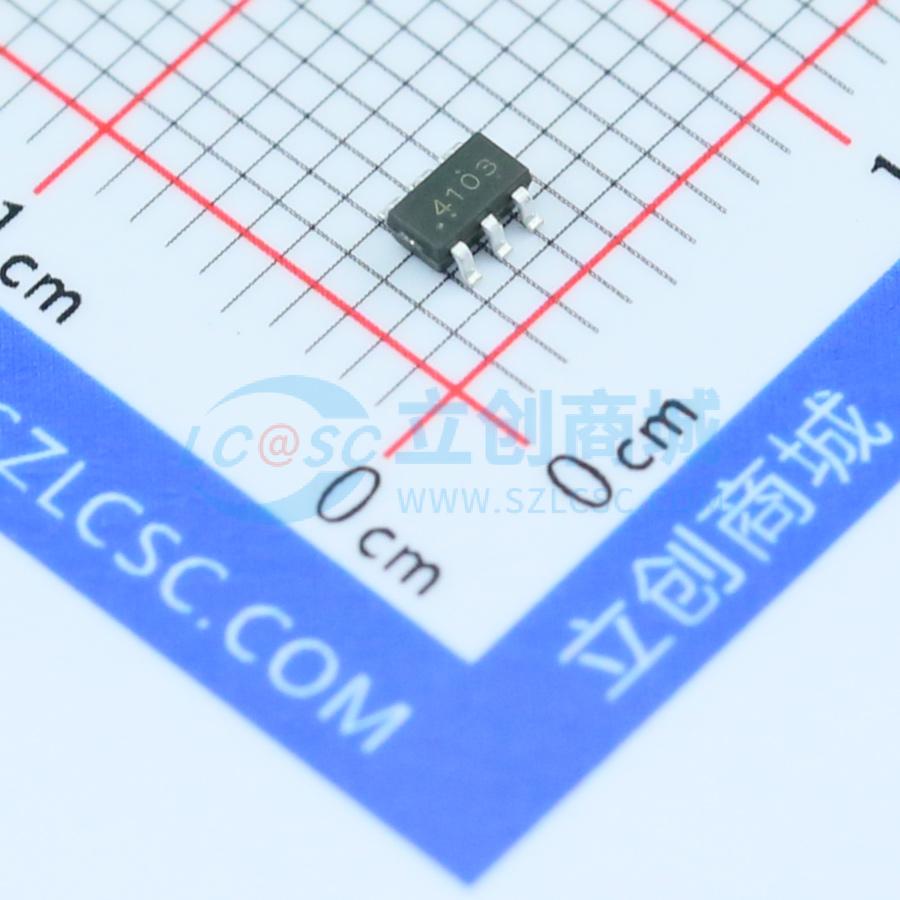

温馨提醒：图片仅供参考，商品以实物为准
PT4103B23F
白光LED升压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 升压白光LED驱动器，效率高达87%
- 品牌名称
- PowTech(华润矽威)
- 商品型号
- PT4103B23F
- 商品编号
- C19861
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.573克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 2.5V~6V | |
| 开关频率 | 1MHz~1.5MHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 功能特性 | 过压保护(OVP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | - | |
| 恒流精度 | - |
商品概述
PT4103是一款升压型DC/DC转换器，专为单节锂离子电池以恒定电流驱动多达8个串联白光LED而设计。由于它直接调节输出电流，因此PT4103非常适合驱动发光二极管（LED），其发光强度与通过它们的电流成正比，而非其两端的电压。单个外部电阻可将LED电流设置在5mA至20mA之间，然后可以使用直流电压或脉冲宽度调制（PWM）信号轻松调节。其低至104mV的反馈电压可降低功耗并提高效率。OV引脚监测输出电压，若因开路导致过压情况出现，将关闭转换器。PT4103采用SOT23 - 6封装。
商品特性
- 2.5V电压下可驱动多达5个串联白光LED
- 3.6V电压下可驱动多达8个串联白光LED
- 效率高达87%
- 1.2MHz固定开关频率
- 低至104mV反馈电压
- 空载关断
- 软启动/PWM调光
- SOT23 - 6封装
- 符合RoHS标准
应用领域
- 手机
- 手持电脑和个人数字助理（PDA）
- 数码相机
- 小型LCD显示器
