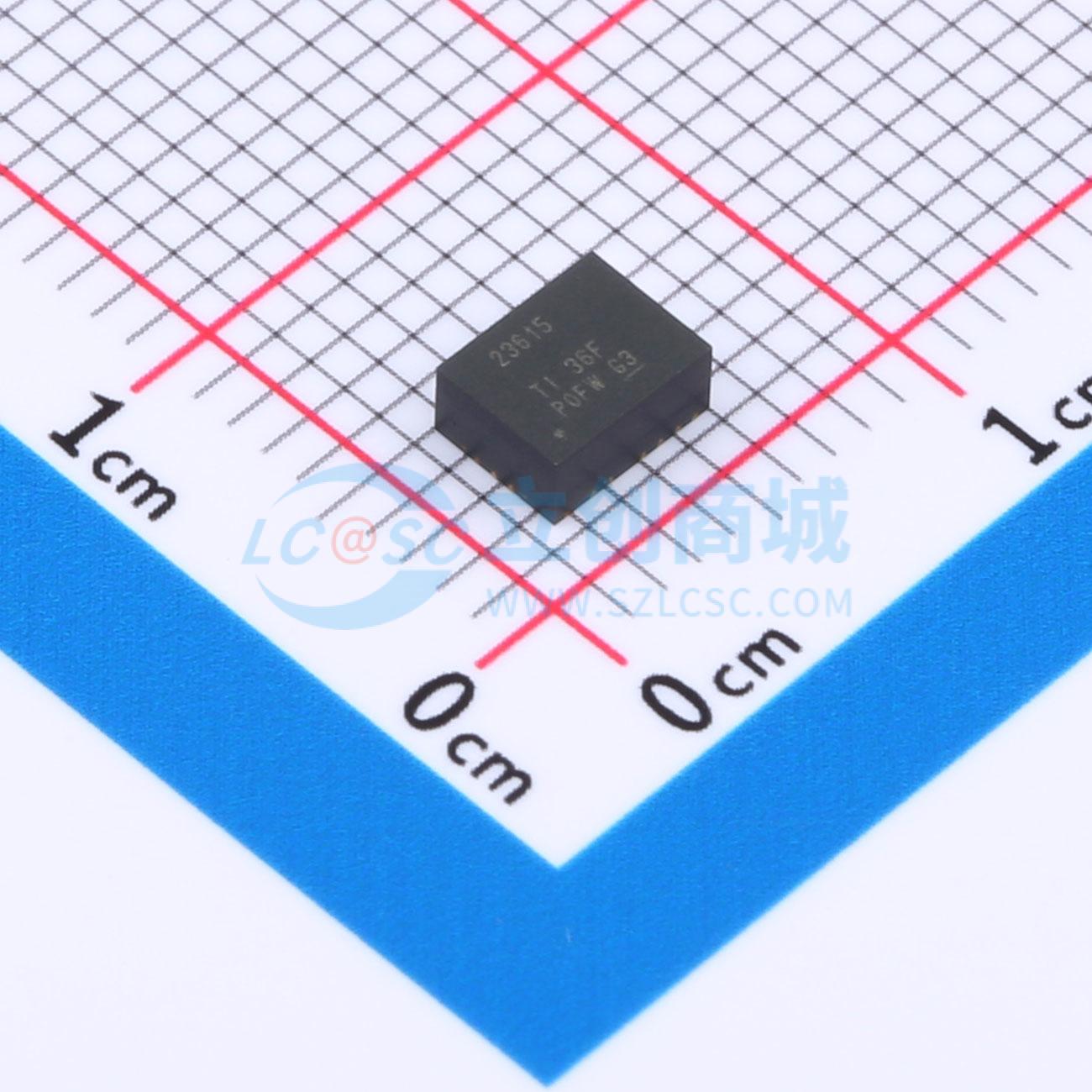

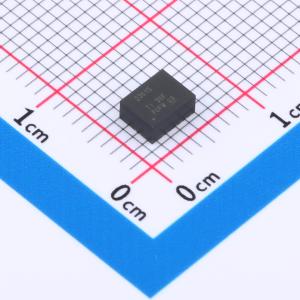

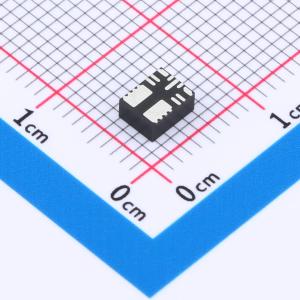

TLVM23615RDNR

3V至36V输入，1V至6V输出，1.5A或2.5A同步降压DC-DC电源模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLVM236x5是一款3V至36V输入电压范围,1V至6V输出电压范围,1.5A或2.5A输出电流的同步降压DC-DC电源模块。它采用紧凑的3.5mm x 4.5mm x 2mm,11引脚QFN封装,具有集成的MOSFET、电感和启动电容。该模块支持宽输入电压范围,具有过模保护和超低静态电流特性。
品牌名称: TI(德州仪器)
商品型号: TLVM23615RDNR
商品编号: C19274388
商品封装: QFN-11(3.5x4.5)
包装方式: 编带
商品毛重: 0.331818克(g)

商品参数

商品概述

TLVM236x5是一款输入电压为36V、输出电流为1.5A或2.5A的同步降压DC/DC电源模块，它采用倒装芯片引脚封装（FCOL）技术，将功率MOSFET、集成电感和自举电容集成在一个紧凑易用的3.5mmx4.5mmx2mm、11引脚QFN封装中。小型HotRod™ QFN封装技术提升了热性能，确保其能在高环境温度下工作。通过电阻反馈分压器，该器件可配置为输出电压1V至6V。 TLVM236x5专为满足工业应用中始终开启设备的低待机功耗要求而设计。自动模式可在轻载运行时实现频率折返，在输入电压（VIN）为13.5V时，空载电流消耗低至1.5μA，且轻载效率高。PWM和PFM模式之间的无缝切换以及低MOSFET导通电阻，确保了在整个负载范围内都具有出色的效率。 TLVM236x5采用具有内部补偿的峰值电流模式架构，以最少的输出电容维持稳定运行。RT引脚可用于将频率设置在200kHz至2.2MHz之间，以避开对噪声敏感的频段。

商品特性

提供有助于功能安全系统设计的功能安全相关文档
多功能同步降压DC/DC模块：
- 集成MOSFET、电感、自举电容（CBOOT）和控制器
- 宽输入电压范围：3V至36V
- 输入瞬态保护高达40V
- 结温范围：-40℃至+125℃
- 4.5mmx3.5mmx2mm的塑封封装
- 可通过RT引脚将频率从200kHz调节至2.2MHz
全负载范围内超高效率：
- 在输入电压（VIN）为12V、输出电压（VOUT）为5V、频率为1MHz、输出电流（IOUT）为2.5A时，效率大于88%
- 在输入电压（VIN）为24V、输出电压（VOUT）为5V、频率为1MHz、输出电流（IOUT）为2.5A时，效率大于87%
- 在输入电压（VIN）为13.5V时，待机静态电流（IQ）低至1.5μA
针对超低EMI要求进行优化：
- 倒装芯片引脚封装 - FCOL
- 电感和自举电容集成
- 符合CISPR 11 B类标准
输出电压和电流选项：
- 输出电压可在1V至6V之间调节
专为可扩展电源设计：
- 引脚与TPSM365R6（65V、600mA）兼容
可使用WEBENCH®电源设计器基于TLVM236x5进行定制设计

应用领域

工厂自动化
测试与测量
电网基础设施

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~36V
	输出电压	1V~6V
	输出电流	1.5A
	开关频率	200kHz~2.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1.2uA
	开关管(内置/外置)	内置
	输出类型	可调
