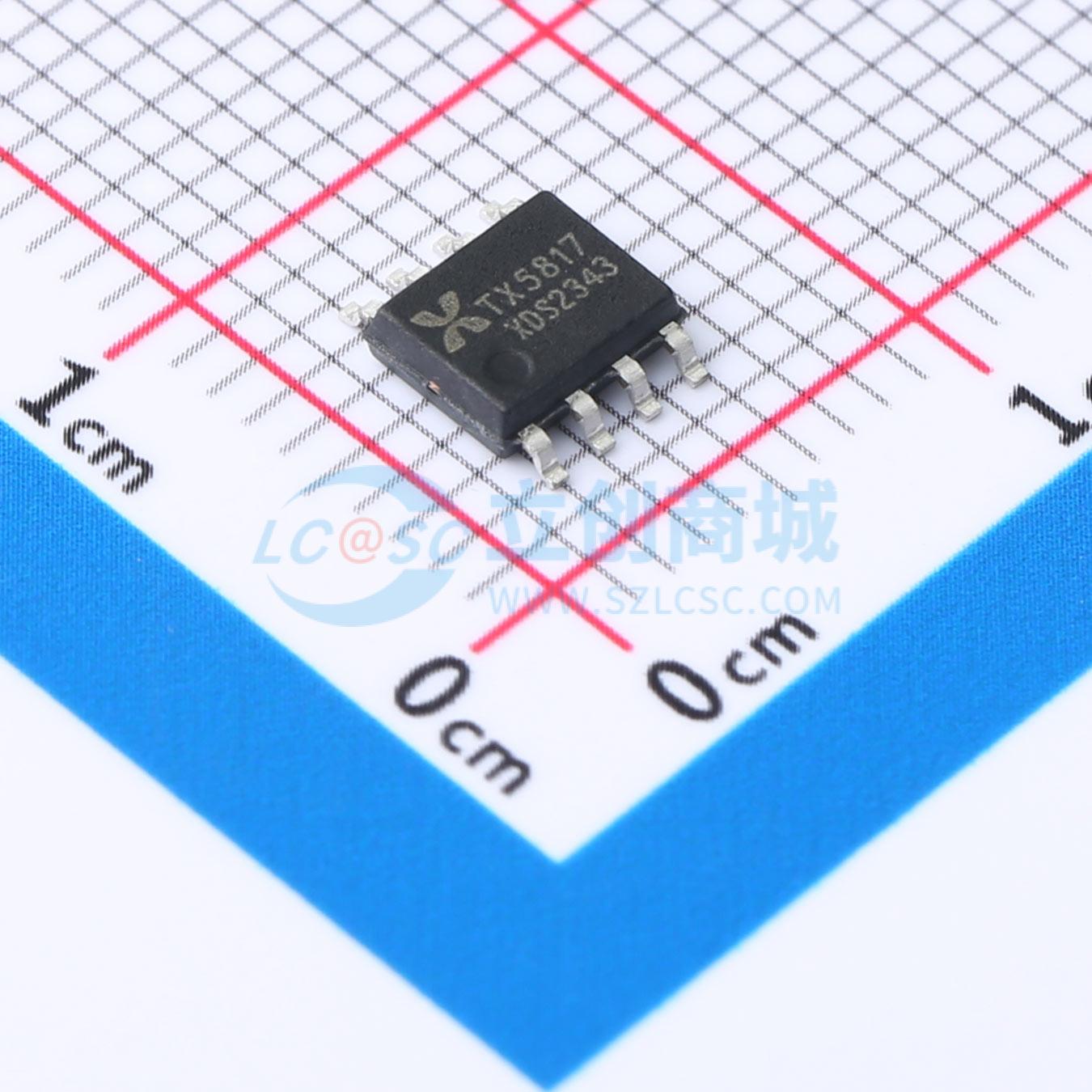

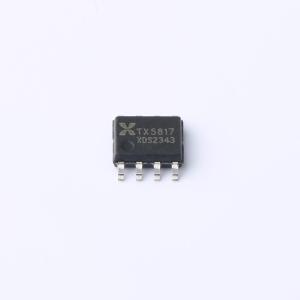

TX5817

双节锂电池充电管理芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TX5817是一款宽电压输入，专门为双节锂电池充电的充电管理芯片，兼容5V，9V适配器。内部充电频率可以达到1.1MHz，充电电流可以通过外置ISET脚位对地电阻来设定。同时具有过压关断，过温关断，以及输入功率保护的功能。
品牌名称: XDS(芯鼎盛)
商品型号: TX5817
商品编号: C19273630
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.1922克(g)

商品参数

商品概述

TX5817是一款宽电压输入，专门为双节锂电池充电的充电管理芯片，兼容5V，9V适配器。内部充电频率可以达到1.1MHz，充电电流可以通过外置ISET脚位对地电阻来设定。同时具有过压关断，过温关断，以及输入功率保护的功能。既支持5V适配器充电，又支持9V适配器充电，芯片自动识别插入的适配器是5V还是9V，当识别到是5V充电器时，采用开关式升压充电模式，最高支持电池端1.5A的充电电流；当识别到是9V充电器时，采用线性降压充电模式，最高支持电池端1A的充电电流。可以自适应适配器的电流供应能力，来自动调整充电电流，既能确保输入适配器不会出现过载拉死适配器的现象，又能发挥适配器的最大电流能力，可适用于各种直流设备以及标准USB充电设备。采用完整的CC/CV充电模式，当锂电池电压小于5.8V时，系统以涓流模式对电池充电；当锂电池电压大于6V而小于8.2V时，恒流充电进行；当锂电池电压高于8.2V而小于8.4V时，恒压充电模式进行；当充电电流小于50mA时充电停止。

商品特性

内置OVP
高至26V输入耐压，极佳的抗浪涌能力
自动识别5V或者9V充电器接入
输入电流的自适应功能
极少的外围，支持2.2μH电感
电池充电电流最高可达1.5A
充电恒流值可调
涓流、恒流、恒压三种充电模式
充电状态指示
NTC电池高低温保护
抖频设计超低EMI
内置欠压保护，过温保护
无铅无卤封装，ESOP8

应用领域

蓝牙音响
对讲机
智能家居
电动工具

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.7V~26V
	最大充电电流	1.5A
	充电饱和电压	8.4V

	属性	参数值
	电池类型	锂电池
	电池节数	2
	工作温度	-40℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	2mA
