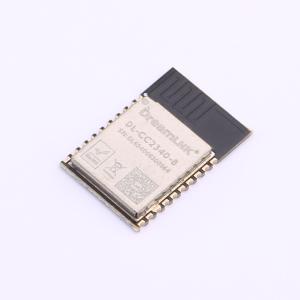

DL-CC2340-B

DL-CC2340-A及DL-CC2340-B都是基于TI SimpleLink无线系列CC2340R5低功耗蓝牙芯片，采用48MHz Cortex-M0+，集成高达512 KB的闪存以及36KB SRAM，并具有多达26个通用I/O。模组内置48MHz 10PPM外部高速及32.768Khz外部低速时钟。 DL-CC2340-A模组引出芯片所有IO口可以使用丰富的通用外设，包括UART、SPI、I2C、定时器、温度传感器、电池电压检测、自带模拟比较器和12BitADC模数转换器等。此外，为了满足蓝牙的安全性要求，产品也内置了包括AES-128以及RNG等安全元素。客户可基于SDK用于二次开发，嵌入完整的应用程序。 DL-CC2340-B体积较小，内置AT指令，适合作为串口模组，外部MCU通过UART接口连接模组，实现BLE数据传输。指令模式下，可通过UART发送指令修改扫描间隔，扫描超时，连接间隔，广播间隔，广播自定义数据，波特率等。MCU通过UART发送切换指令到从机，从机有广播和连接状态，可被主机连接，充当主机与MCU之间的桥梁，进行数据传输。 在射频性能方面，CC2340内部集成了RF balun，简化射频设计、降低功耗和成本。在1Mbps速率下典型的灵敏度高达-96.5 dBm，也可以实现高达+8dBm的输出功率范围。由于全球各国无线电资源都是受管制的，因此功率-21~+8 dBm范围可调，以满足各国对于射频功率的限制标准。

• 工作温度范围-40~85°C，适应于更多应用和苛刻环境
• -21~+8 dBm范围可调，满足各国射频功率限制标准，增加电池的使用寿命，RX电流5.3mA，待机电流不到800nA
• -102dBm灵敏度Bluetooth Low Energy 125 kbps
• -96.5dBm灵敏度Bluetooth Low Energy 1 Mbps
• CC2340R5物理层PHY支持LE 2M PHY、LE 1M PHY、LE Coded PHY(S2及S8)，用户可更好的在连接距离及通讯速率之间做选择
• HCI在蓝牙协议栈的主机和控制器元件之间传输命令和事件，CC2340 HCI支持生产和直接测试模式(DTM与PTM)，甚至可以使用SDK的host_test例程把CC2340作为蓝牙协议栈控制器通过SPI或UART接口于外部MCU实现数据交互实现自定义蓝牙协议栈
• Host支持L2CAP, ATT，SMP,GAP及GATT，可轻松配置各种参数，包括地址模式配置、扫描设备过滤、广播及广播扫描参数、连接参数的更改、配置读写GATT属性及特征
• 安全：支持Bond Manager、GAPBond Manager，它从应用程序中卸载与security Manager (SM)协议相关的大多数配对和绑定安全机制，支持配对加密，启用安全连接将在配对过程中使用ECDH公私密钥
• 主从一体、支持多角色：Peripheral+Central
• 多连接：CC2340协议栈中心设备支持0 to 32个连接，其他角色支持: 0 to 16连接

• 室内定位
• 商店咨询推送
• 医疗检测/追踪（心率，血压，血氧，脉搏，体温）
• 血糖监测
• 胰岛素泵
• 医疗传感器贴片
• 信标
• 电子标签
• 资产管理
• 冷链物流
• 工业控制
• 电动、电子货架标签
• 电子销售终端
• 智能网关
• 蓝牙智能门锁
• 低功耗蓝牙电动工具
• 资产标签
• 改造工具
• 下一代集成设计
