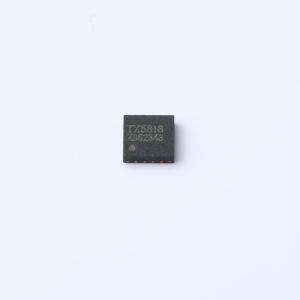

TX5818

双节和三节锂电池充电管理芯片，26V耐压，5V/9V电流自适应

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TX5818是一款宽电压输入，可为双节锂电池串联及三节锂电池串联充电的充电管理芯片，双节锂电池模式下，兼容5V，9V适配器。在5V供电的情况下，对双节和三节锂电池实现升压充电。在9V供电的情况下，对双节锂电池实现线性降压充电。
品牌名称: XDS(芯鼎盛)
商品型号: TX5818
商品编号: C19273631

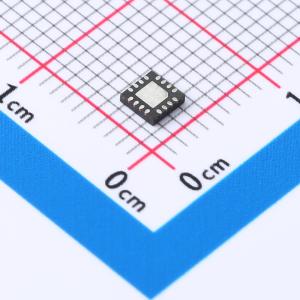

商品封装: QFN-16(3x3)
包装方式: 编带
商品毛重: 0.1318克(g)

商品参数

商品概述

TX5818是一款宽电压输入，可为双节锂电池串联及三节锂电池串联充电的充电管理芯片，双节锂电池模式下，兼容5V，9V适配器。在5V供电的情况下，对双节和三节锂电池实现升压充电。在9V供电的情况下，对双节锂电池实现线性降压充电。充电电流可以通过外置电阻RsET来设定。低阻抗的电源通路可以使充电效率更高，减少充电时间，提高电池使用寿命。 TX5818可以自适应适配器的电流供应能力来自动调整充电电流，既能确保输入适配器不会出现过载现象，又能发挥适配器的最大电流能力，所以适用于各种直流设备以及标准USB充电设备。其他特性包括输入过压保护，电池温度检测、欠压保护、过热保护、自动再充电和充电状态指示。 TX5818底部带有散热片的QFN3×3 - 16封装与较少的外部元件数目使其成为便携式应用的理想选择。

商品特性

内置OVP
26V输入耐压，极佳的抗浪涌能力
双节锂电池模式下，自动识别接入充电器是5V还是9V
支持适配器电流的自适应功能
极少的外围，支持2.2μH电感
电池充满电截止电流15mA
电池充满电电压精度±1%
电池充电电流最高可达1.55A
充电效率高达88%
充电恒流值可调
涓流、恒流、恒压三种充电模式
充电状态指示
NTC电池高低温保护
抖频设计超低EMI
内置欠压保护，过温保护
无铅无卤封装，QFN3×3 - 16

应用领域

蓝牙音响
POS机
智能家居
电动工具

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交43单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.4V~26V
	最大充电电流	1.55A
	充电饱和电压	12.6V

	属性	参数值
	电池类型	-
	电池节数	2
	工作温度	-40℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	2mA
