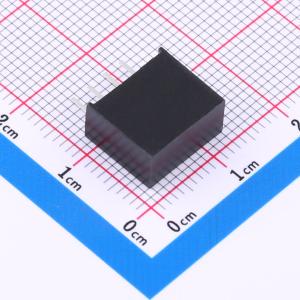

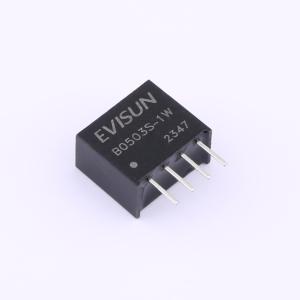

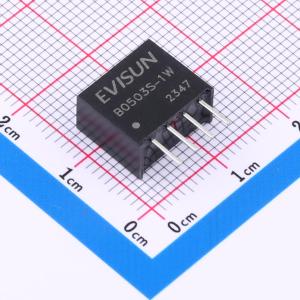

B0503S-1W
DC-DC隔离电源模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- B0503S-1W型号是定电压输入,隔离非稳压单路输出的DC/DC模块电源产品；输入电压5Vdc，输出电压3.3Vdc，输出电流303mA，小体积高效率，低纹波系数和低噪音；该系列产品是专门针对板上电源系统中需要产生一组与输入电源隔离的电压的应用场合而设计的。该产品适用于：1)输入电源的电压比较稳定（电压变化范围±10%Vin）；2)输入输出之间要求隔离（隔离电压≤1500VDC）；3)对输出电压稳定度要求不高；4)典型应用：纯数字电路场合，一般低频模拟电路场合，继电器驱动电路，数据交换电路场合等。
- 品牌名称
- EVISUN(易成)
- 商品型号
- B0503S-1W
- 商品编号
- C19272666
- 商品封装
- SIP,11.7x6mm
- 包装方式
- 管装
- 商品毛重
- 4.382353克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 功能类型 | - | |
| 通道数 | - | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 4.5V~5.5V | |
| 转换效率 | 74% | |
| 输出电压(Vout) | 3.3V | |
| 输出电流(最大值) | 303mA |
| 属性 | 参数值 | |
|---|---|---|
| 最大容性负载 | 200uF | |
| 隔离电压(Vrms) | 1.5kV | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 100kHz | |
| 纹波噪声 | 60mVp-p | |
| 长度 | 11.68mm | |
| 宽度 | 10.15mm | |
| 高度 | 6mm |
商品特性
- 4Pin SIP国际标准引脚
- 低静态电流和高转换效率
- 低纹波系数和低噪音
- 内置软启动技术
- 隔离电压1500VDC
- 工作温度范围：-40°C~+85°C
- 可根据客户需求设计特殊规格产品
应用领域
- 分布式电源系统中需要产生一路与输入电源隔离的电源的应用场合
- 输入电源电压的变化范围在±10%以内的场合
- 输入输出之间要求隔离（隔离电压1500VDC）的场合
- 对输出电压稳定度和输出纹波噪声要求不高的场合
