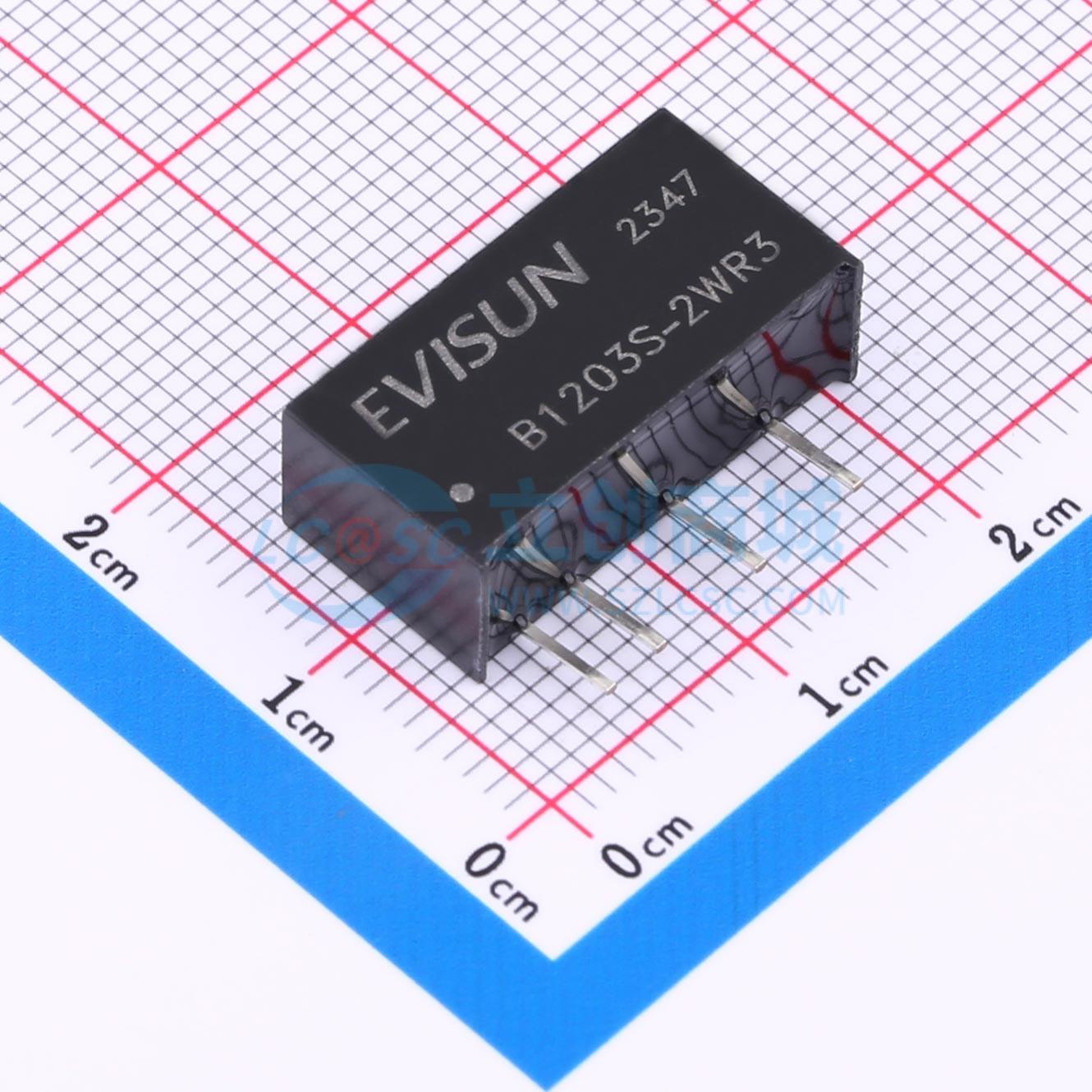

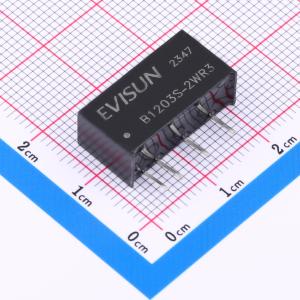

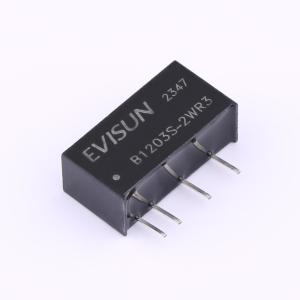

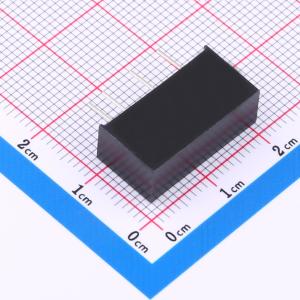

B1203S-2WR3
DC-DC隔离电源模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- B1203S-2WR3型号是定电压输入,隔离非稳压单路输出的DC/DC模块电源产品；输入电压12Vdc，输出电压3.3Vdc，输出电流606mA，SIP国际标准封装引脚，高可靠高效率，低纹波系数和低噪音；输出可持续短路保护，自恢复;该系列产品是专门针对板上电源系统中需要产生一组与输入电源隔离的电压的应用场合而设计的。该产品适用于：1)输入电源的电压比较稳定（电压变化范围±10%Vin）；2)输入输出之间要求隔离（隔离电压≤1500VDC）；3)对输出电压稳定度要求不高；4)典型应用：纯数字电路场合，一般低频模拟电路场合，继电器驱动电路，数据交换电路场合等。
- 品牌名称
- EVISUN(易成)
- 商品型号
- B1203S-2WR3
- 商品编号
- C19272682
- 商品封装
- SIP-4
- 包装方式
- 管装
- 商品毛重
- 7.55克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 功能类型 | - | |
| 通道数 | - | |
| 输出功率 | 2W | |
| 工作电压(Vin) | 10.8V~13.2V | |
| 转换效率 | 84% | |
| 输出电压(Vout) | 3.3V | |
| 输出电流(最大值) | 606mA | |
| 最大容性负载 | 2400uF |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 1.5kV | |
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+105℃ | |
| 空载输入电流 | 8mA | |
| 纹波噪声 | 75mVp-p | |
| 长度 | 19.65mm | |
| 宽度 | 10.16mm | |
| 高度 | 7mm |
商品特性
- 可持续短路保护
- 空载输入电流低至8mA
- 效率高达86%
- 低纹波系数和低噪音
- 隔离电压1500VDC/min,3000VDC/1s
- 国际标准引脚方式
- 工作温度范围：-40°C~+105°C
应用领域
- 分布式电源系统中需要产生一组(两组)与输入电源隔离的电源的应用场合
- 纯数字电路
- 一般低频模拟电路
- 继电器驱动电路
- 数据交换电路
