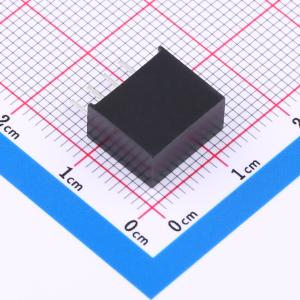

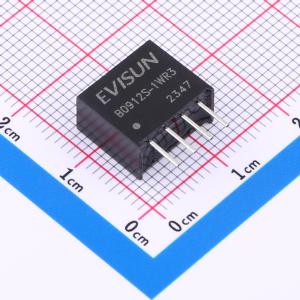

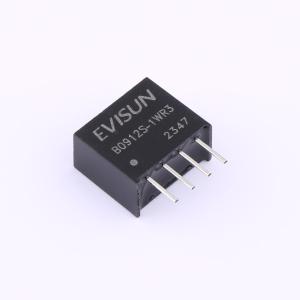

B0912S-1WR3
8.1V~9.9V 12V 84mA 1W
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- B0912S-1WR3型号是定电压输入,隔离非稳压单路输出的DC/DC模块电源产品；输入电压9V(8.1V~9.9V)，输出电压12Vdc，输出电流84mA，输出功率1W;转换效率82%;低静态电流，低纹波系数和低噪音，超低功耗;输出可持续短路保护，自恢复;最大容性负载560uF;适用于纯数字电路，一般低频模拟电路，继电器驱动电路，数据交换电路等 ;输入输出隔离耐压1.5KVdc ;尺寸：长11.68*高10.16*宽6.00mm
- 品牌名称
- EVISUN(易成)
- 商品型号
- B0912S-1WR3
- 商品编号
- C19272674
- 商品封装
- SIP-4
- 包装方式
- 管装
- 商品毛重
- 2.394118克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | - | |
| 输出通道数 | 1 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 8.1V~9.9V | |
| 转换效率 | 83% | |
| 输出电压(Vout) | 12V | |
| 输出电流(最大值) | 84mA；8.4mA | |
| 最大容性负载 | 560uF | |
| 隔离电压(Vrms) | 1.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 短路保护；自动故障恢复 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 300kHz | |
| 静态电流 | 10mA | |
| 纹波噪声 | 30mVp-p | |
| 长度 | 11.68mm | |
| 宽度 | 6mm | |
| 高度 | 10.2mm | |
| 稳压类型 | 非稳压型 |
商品概述
B_S-1WR3系列产品专为分布式电源系统中需要产生一路与输入电源隔离的电源应用场合而设计。该产品具有可持续短路保护功能，空载输入电流低至6mA，效率高达86%，具备低纹波系数和低噪声特性。其隔离电压为1500VDC/min，采用国际标准引脚方式，工作温度范围为-40℃ ~ +105℃。此外，可根据客户需求设计特殊规格产品。
商品特性
- 可持续短路保护
- 空载输入电流低至6mA
- 效率高达86%
- 低纹波系数和低噪声
- 隔离电压1500VDC/min
- 国际标准引脚方式
- 工作温度范围：-40℃ ~ +105℃
- 可根据客户需求设计特殊规格产品
应用领域
- 纯数字电路
- 一般低频模拟电路
- 继电器驱动电路
- 数据交换电路
