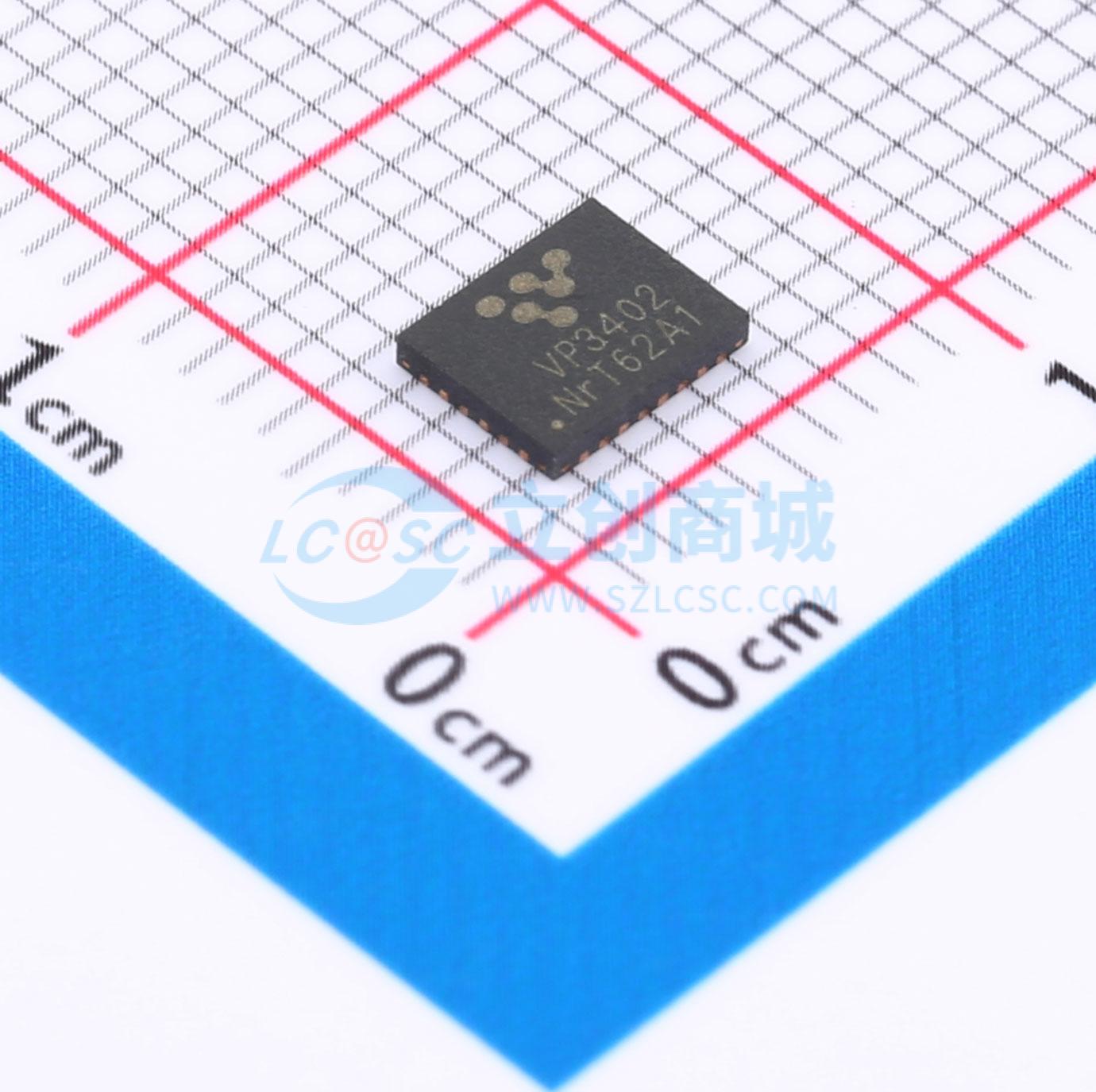

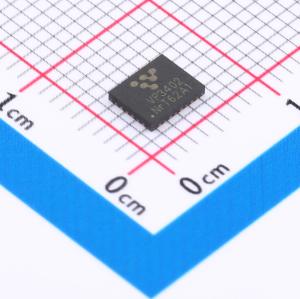

温馨提醒：图片仅供参考，商品以实物为准

VP3402QNG28

高效率全桥升降压DC/DC控制器

描述: VP3402是一款高效率全桥升降压DC/DC控制器,适用于电压升压或降压转换应用。它的工作输入电压范围为4.2V至30V,输出电压可调范围为0.8V至30V。该控制器支持宽范围输入电压,峰值电流限制为2A,开关频率可调范围为100kHz至600kHz。
品牌名称: VIVA(昱盛)
商品型号: VP3402QNG28
商品编号: C19271969
商品封装: TQFN-28(4x5)
包装方式: 编带
商品毛重: 0.113333克(g)
立创商城设计参考: DCDC升降压-(2)电源输入7V~30V-(3)3A以上-(大电流)方案

商品参数

商品概述

VP3402是一款高效全桥降压-升压控制器，具有宽输入电压范围。除降压模式和升压模式外，当VIN接近VOUT时，VP3402还能以降压-升压模式工作，具备出色的效率和低纹波输出电压。 VP3402集成了两个半桥N沟道MOSFET栅极驱动器，设计用于与4个外部MOSFET开关配合使用。当VIN大于VOUT时，VP3402的PWM控制工作在谷底电流模式。为实现逐周期电流限制，需监测电感电流，该电流通过连接到低端MOSFET开关源极和电源地的外部检测电阻进行检测。当VIN低于VOUT时，VP3402的PWM控制工作在峰值电流模式。对于低VIN（如低于6V）和高VOUT的应用场景，VP3402能够用VOUT为偏置VBIAS端子供电。在此情况下，内部稳压器电源将从VIN切换到VOUT，以提供更高的栅极驱动器偏置，从而实现更好的开关效率。除逐周期电流限制外，VP3402支持平均电流检测方案，可用于输入或输出电流检测。通过连接一个接地的外部电容，还支持软启动功能，以消除启动期间的浪涌电流和电压过冲。 VP3402支持连续导通模式（CCM），适用于对噪声敏感的应用，如音频或射频应用；也支持不连续导通模式（DCM），以在轻载时实现更高效率，如备用电源应用。对于输出过载/短路情况，VP3402提供可选的打嗝模式，以减少持续过载时的发热和损坏。如果禁用打嗝模式，控制器将保持逐周期电流限制，直到过载情况得到解决。使用CTRL端子配置CCM/DCM操作和打嗝模式选择。 VP3402支持过压保护和电源正常状态指示。如果输出反馈电压超过标称参考电压VREF（0.8V）的7.5%或更高，高端驱动器将关闭。PGOOD端子将被外部上拉。

商品特性

4开关升压/降压操作
4.2V至30V宽输入电压范围
0.8V至30V可调输出电压
100kHz~600kHz可调时钟频率
可选频率同步/抖动
使用内部驱动器时2A峰值电流限制
电流模式操作
外部RC补偿
可编程软启动和输入欠压锁定
轻载时高效率
电源正常指示
输出过压保护
输出短路电压保护
电流限制和过温保护
符合RoHS标准的TQFN4x5-28绿色封装

应用领域

USB电源传输
工业电源
电池和超级电容器充电
LED照明

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	4.2V~30V
	输出电压	800mV~30V
	输出电流	-
	开关频率	100kHz~600kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	1.65mA
	开关管(内置/外置)	外置
	输出类型	可调
