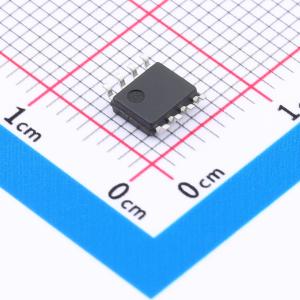

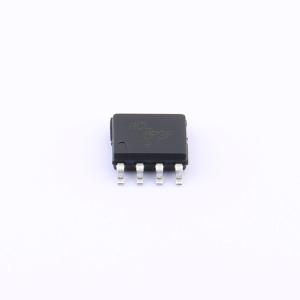

温馨提醒：图片仅供参考，商品以实物为准
BP2P1+
2路0°50Ω射频功分器/合路器 1400至2350MHz
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2路0°50Ω射频功分器/合路器，适用于1400至2350MHz频率范围，具有低插入损耗、高隔离度、良好的输出VSWR和优异的功率处理能力。
- 品牌名称
- Mini-Circuits
- 商品型号
- BP2P1+
- 商品编号
- C19271994
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1145克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF功分器/合路器 | |
| 功分/功合路数 | 一分二 | |
| 频率 | 1.4GHz~2.35GHz |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.5dB | |
| 工作温度 | -40℃~+85℃ |
商品概述
这是一款2路0°功率分配器/合成器，阻抗50Ω，工作频率范围为1400至2350 MHz，型号为BP2P1+。工作温度范围为 -40°C至85°C，存储温度范围为 -65°C至150°C，作为分配器时输入功率最大1.5W，内部功耗最大0.75W。
商品特性
- 低插入损耗，典型值0.5 dB
- 高隔离度，典型值20 dB
- 良好的输出电压驻波比，典型值1.35:1
- 出色的功率处理能力，1.5W
- 优异的重复性
- 低外形
- 可水清洗
应用领域
- 全球移动通信系统（GSM）
- 宽带码分多址（WCDMA）
