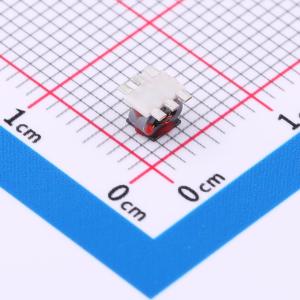

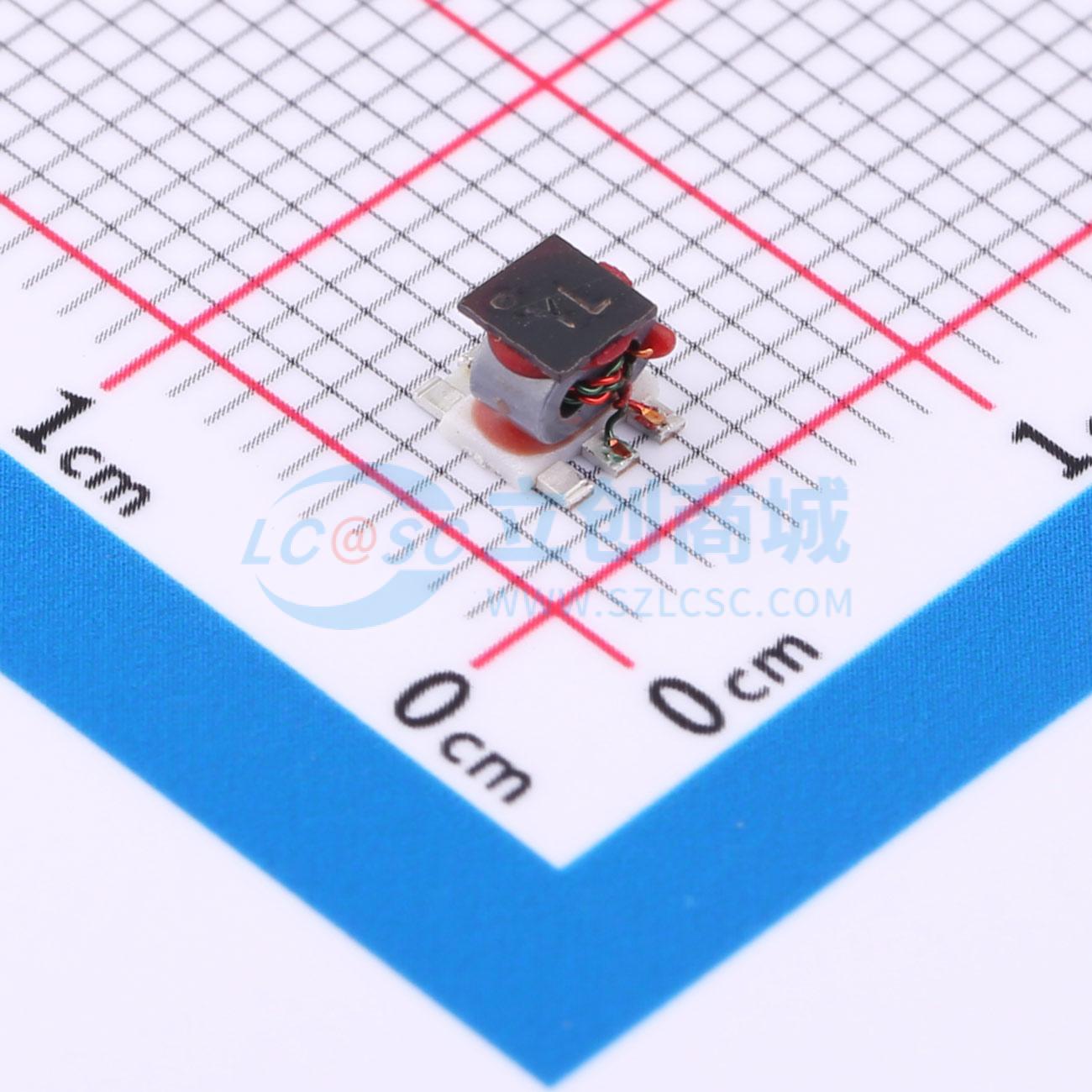

温馨提醒：图片仅供参考，商品以实物为准
TCM2-672X+
表面贴装射频变压器，50Ω，1700 - 6700MHz
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该射频变压器具有1700到6700 MHz的宽带频率范围，提供低插入损耗和平坦度，良好的输入回波损耗性能，低相位和幅度不平衡。采用6引脚塑料基座，镀锡镍端子，尺寸为0.16 x 0.15 x 0.16英寸，适合高密度电路板布局。还集成了Mini-Circuits的TopHat?功能，提高拾放组装的速度和准确性，并便于视觉检查。
- 品牌名称
- Mini-Circuits
- 商品型号
- TCM2-672X+
- 商品编号
- C19271995
- 商品封装
- SMD-6P,3.8x4mm
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF耦合器 | |
| 频率 | 1.7GHz~6.7GHz | |
| 插入损耗 | 2.5dB |
| 属性 | 参数值 | |
|---|---|---|
| 回波损耗 | 12dB | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
Mini-Circuits的TCM2-672X+是一款表面贴装传输线磁芯和绕线变压器，覆盖1700至6700 MHz的超宽频率范围。该变压器在整个频率范围内具有低插入损耗和出色的平坦度。它实现了低相位和幅度不平衡以及出色的输入回波损耗性能。该器件采用6引脚塑料底座上的磁芯和绕线结构，引脚端为镀镍镀锡，尺寸为0.16 x 0.15 x 0.16英寸，适合密集电路板布局。它还采用了Mini-Circuits的Top Hat功能，便于更快、更准确地进行贴装组装和目视检查。
商品特性
- 宽带宽1700至6700 MHz
- 平衡传输线
- 出色的回波损耗
- 可水清洗
应用领域
- 个人通信系统（PCS）
- 宽带推挽放大器
- 蜂窝通信
