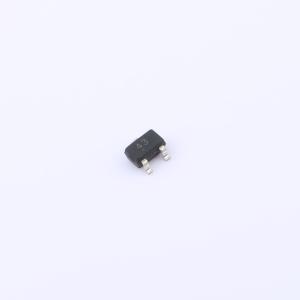

温馨提醒：图片仅供参考，商品以实物为准
DTC143XUA
数字晶体管（内置电阻）
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：内置偏置电阻，无需连接外部输入电阻即可配置反相器电路。 偏置电阻由完全隔离的薄膜电阻组成，允许输入负偏置，几乎完全消除寄生效应。 只需设置开/关条件即可操作，使设备设计变得容易
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- DTC143XUA
- 商品编号
- C19267718
- 商品封装
- SOT-323
- 包装方式
- 编带
- 商品毛重
- 0.0311克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 100mA | |
| 耗散功率(Pd) | 200mW | |
| 晶体管类型 | NPN | |
| 直流电流增益(hFE) | 30@10mA,5V | |
| 最小输入电压(VI(on)) | 2.5V@20mA,0.3V |
| 属性 | 参数值 | |
|---|---|---|
| 最大输入电压(VI(off)) | 300mV@100uA,5V | |
| 输出电压(VO(on)) | 300mV@10mA,0.5mA | |
| 输入电阻 | 4.7kΩ | |
| 电阻比率 | 2.1 | |
| 工作温度 | -55℃~+150℃ | |
| 集射极饱和电压(VCE(sat)) | 300mV@500uA,10mA | |
| 特征频率(fT) | 250MHz |
