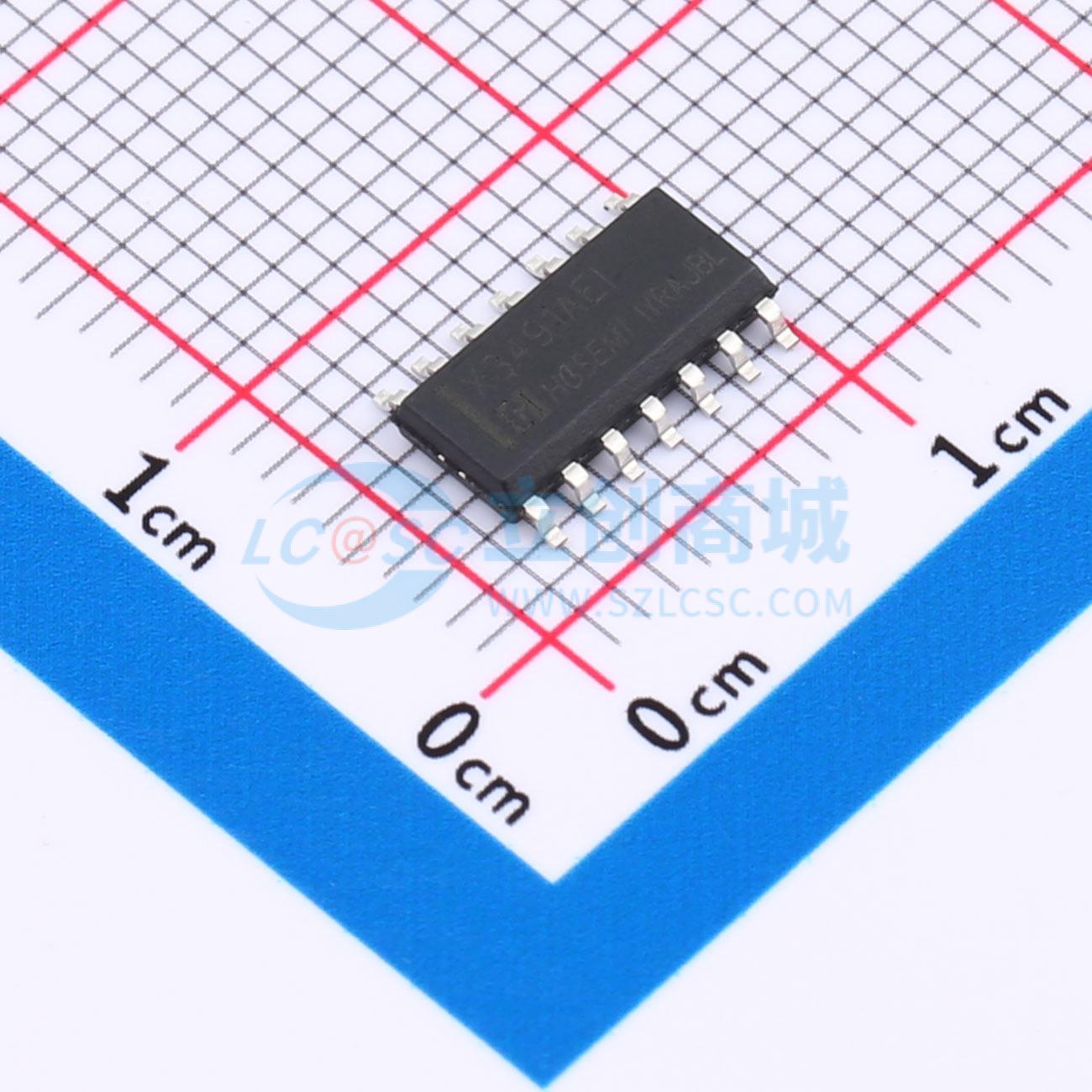

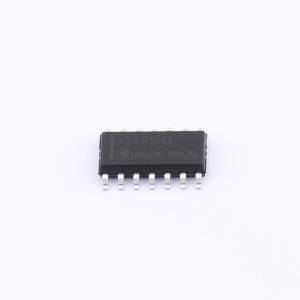

MAX3491AEIM/TR

具有热插拔、失效保护、+16kVESD保护的3.3V RS485收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有热插拔、失效保护和+16kV ESD保护功能的3.3V RS485收发器，支持高达256个节点，传输速率可达16Mbps。
品牌名称: HGSEMI(华冠)
商品型号: MAX3491AEIM/TR
商品编号: C19193532
商品封装: SOP-14
包装方式: 编带
商品毛重: 0.2872克(g)

商品参数

商品概述

+3.3V 供电、具有±16kV ESD 保护的RS-485/RS-422 收发器。具有失效保护电路，当接收器输入开路或短路、或者挂接在终端匹配总线上的所有发送器都禁用时，接收器将输出逻辑高电平。全系列都具有热插拔功能，在上电或热插入时可以消除总线上的故障瞬变信号。驱动器的摆率不受限制，可实现高达16Mbps 的传输速率。用于全双工通信。所有器件的接收器具有1/8 单位负载输入阻抗，总线上可以挂接多达256 个收发器。高速RS-485/RS-422 收发器包括一路驱动器和一路接收器。这些器件具有失效保护电路。具有热插拔功能，支持热插入而不会产生数据传输错误。驱动器摆率不受限制，能够实现最大16Mbps 的传输速率；所有器件均采用+3.3V 单电源供电。驱动器具有输出短路限流功能。热关断电路保护驱动器不会出现功耗过大。进入热关断保护后，驱动器输出被置于高阻态。

商品特性

真正的失效保护接收器
低功耗关断模式
DE 与 RE 采用热插拔输入结构
+3.3V 工作电压
总线上允许挂接多达256 个收发器
可实现高达16Mbps 的传输速率
I/O 口采用增强型ESD 保护(±16kV IEC 61000-4-2 模型)

应用领域

RS-422/RS-485 通讯
数字电表水表
工业控制
工业嵌入电脑和外设
安防监控系统
路由器和交换机
仪器仪表
电平转换
对EMI 敏感收发器应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3.15V~3.45V

	属性	参数值
	数据速率	16Mbps
	节点数	256
	静电保护	±16kV
	工作温度	-40℃~+85℃
	通讯模式	全双工
