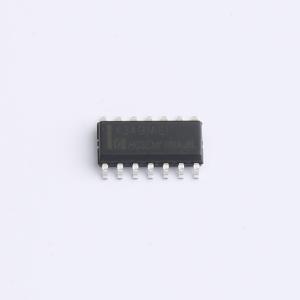

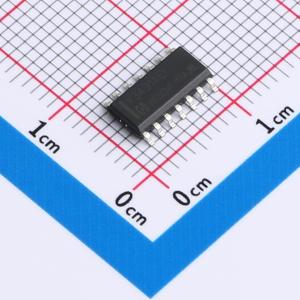

温馨提醒：图片仅供参考，商品以实物为准
HGX3491AEIM/TR
具有热插拔、失效保护、ESD保护的3.3V RS485收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HGX3491EIM/TR升级替代料，建议试样
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- HGX3491AEIM/TR
- 商品编号
- C19193533
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.2924克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3.15V~3.45V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 16Mbps | |
| 节点数 | 256 | |
| 静电保护 | ±16kV | |
| 工作温度 | -40℃~+85℃ | |
| 通讯模式 | 全双工 |
商品概述
HGX3491A 是 +3.3V 供电、具有±16kV ESD 保护的 RS-485/RS-422 收发器。具有失效保护电路，当接收器输入开路或短路、或者挂接在终端匹配总线上的所有发送器都禁用时，接收器将输出逻辑高电平。全系列都具有热插拔功能，在上电或热插入时可以消除总线上的故障瞬变信号。 HGX3491A 驱动器的摆率不受限制，可实现高达 16Mbps 的传输速率。HGX3491A 用于全双工通信。所有器件的接收器具有 1/8 单位负载输入阻抗，总线上可以挂接多达 256 个收发器。 HGX3491A 高速 RS-485/RS-422 收发器包括一路驱动器和一路接收器。这些器件具有失效保护电路（参考失效保护部分）。HGX3491A 具有热插拔功能，支持热插入而不会产生数据传输错误(参考热插拔功能部分)。HGX3491A 的驱动器摆率不受限制，能够实现最大 16Mbps 的传输速率；所有器件均采用 +3.3V 单电源供电。驱动器具有输出短路限流功能。热关断电路保护驱动器不会出现功耗过大。进入热关断保护后，驱动器输出被置于高阻态。
商品特性
- 真正的失效保护接收器
- 低功耗关断模式
- DE 与 RE 采用热插拔输入结构
- +3.3V 工作电压
- 总线上允许挂接多达 256 个收发器
- 可实现高达 16Mbps 的传输速率
- I/O 口采用增强型 ESD 保护(±16kV IEC 61000-4-2 模型)
应用领域
- RS-422/RS-485 通讯
- 数字电表水表
- 工业控制
- 工业嵌入电脑和外设
- 安防监控系统
- 路由器和交换机
- 仪器仪表
- 电平转换
- 对 EMI 敏感收发器应用
