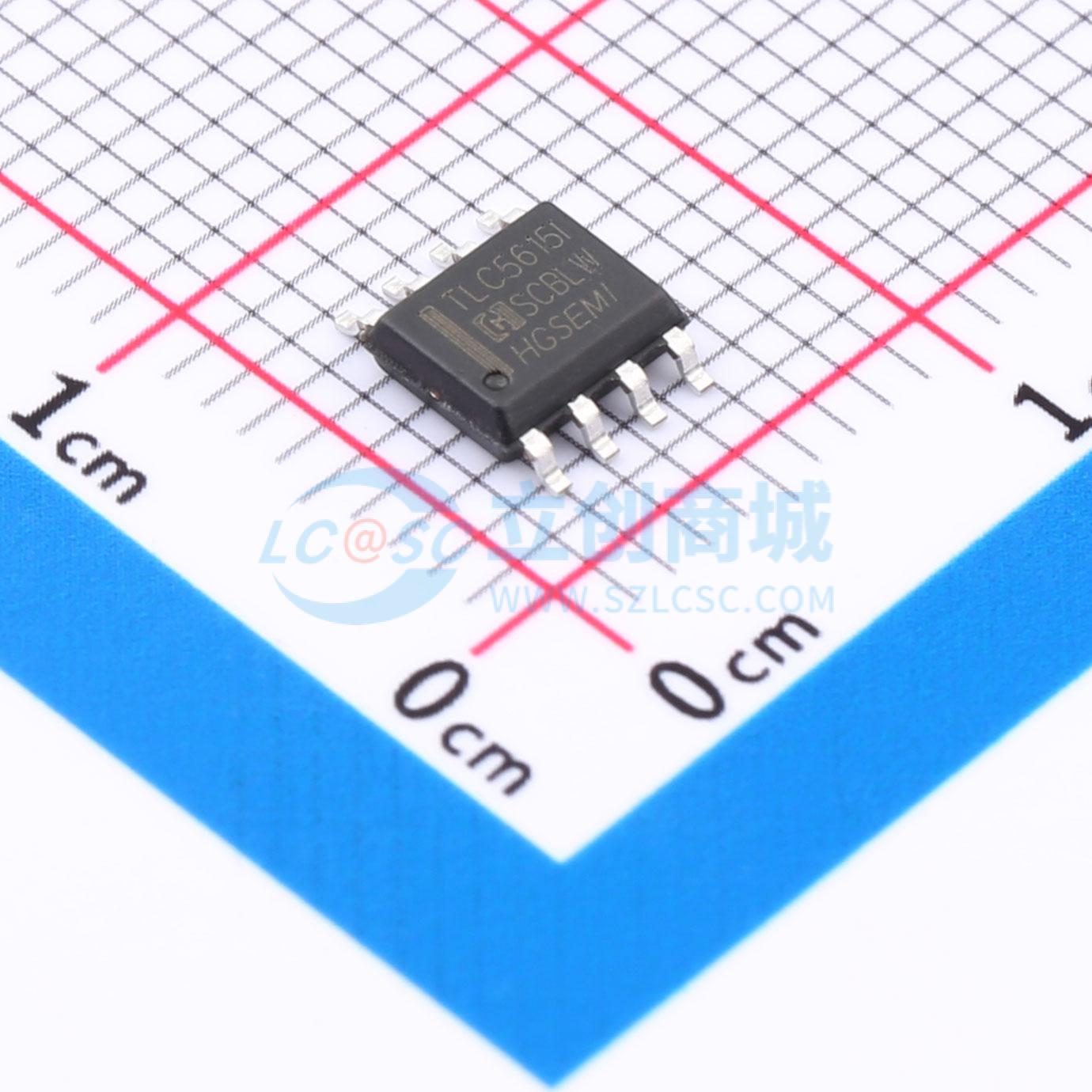

温馨提醒：图片仅供参考，商品以实物为准

TLC5615IM/TR

10位数字模拟转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 数模转换芯片DAC 趋稳时间为 12.5us 并具备上电复位功能的 10 位、单通道、低功耗 DAC
品牌名称: HGSEMI(华冠)
商品型号: TLC5615IM/TR
商品编号: C19193534
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.268627克(g)

商品参数

商品概述

TLC5615是一款10位电压输出数模转换器（DAC），具有缓冲参考输入（高阻抗）。该DAC的输出电压范围是参考电压的两倍，且具有单调性。该器件使用简单，采用5V单电源供电。内置上电复位功能，确保启动条件可重复。 TLC5615通过三线串行总线进行数字控制，该总线与CMOS兼容，可轻松与行业标准微处理器和微控制器设备接口。该器件接收16位数据字以产生模拟输出。数字输入采用施密特触发器，具有高抗噪性。数字通信协议包括SPITM、QSPITM和MicrowireTM标准。 8引脚小外形D封装允许在空间受限的应用中对模拟功能进行数字控制。TLC5615C的工作温度范围为0℃至70℃，TLC5615I的工作温度范围为 -40℃至85℃。

商品特性

8引脚封装的10位CMOS电压输出DAC
5V单电源供电
三线串行接口
高阻抗参考输入
电压输出范围：参考输入电压的2倍
内部上电复位
低功耗：1.75mW（最大值）
更新速率为1.21MHz
稳定至0.5 LSB的时间：12.5µs（典型值）
全温度范围内具有单调性，引脚与Maxim MAX515兼容

应用领域

电池供电的测试仪器
数字失调和增益调整
电池供电/远程工业控制
机器和运动控制设备
移动电话

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交13单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	10位
	通道数	1
	接口类型	串行
	工作电压	4.5V~5.5V
	稳定时间	12.5us

	属性	参数值
	输出类型	电压-缓冲
	积分非线性	0.5LSB
	工作温度	-40℃~+85℃
	上电复位	内置
	基准电压源	外置
