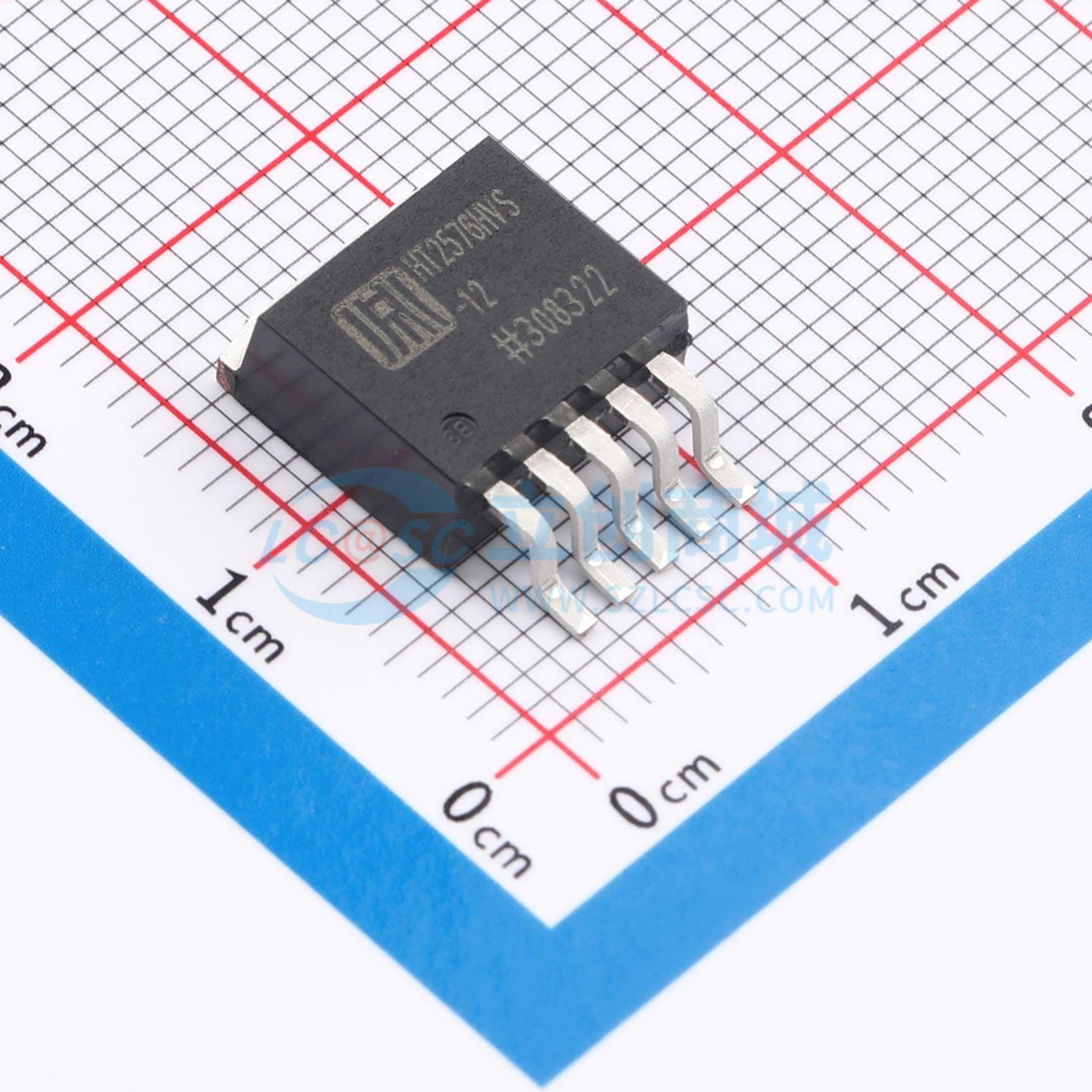

温馨提醒：图片仅供参考，商品以实物为准

HT2576HVS-12

降压型 3A 15V~52V

描述: HT2576HV系列稳压器是单片集成电路,提供所有用于降压开关稳压器的主动功能,能够驱动3A负载,具有出色的线路和负载调节性能。这些稳压器所需的外部组件最少,包括内部频率补偿和固定频率振荡器。HT2576HV系列提供高效率的替代品,适用于流行的三端线性稳压器,显著减小散热器的尺寸,某些情况下甚至无需散热器。标准系列的电感器适用于HT2576HV,简化了开关电源的设计。其他特性包括在指定输入电压和输出负载条件下保证±4%的输出电压公差,以及±10%的振荡器频率公差。外部关断功能包括50μA（典型值）的待机电流。输出开关包括逐周期电流限制和热关断,确保在故障条件下的全面保护。
品牌名称: HTCSEMI(海天芯)
商品型号: HT2576HVS-12
商品编号: C19192927
商品封装: TO-263
包装方式: 编带
商品毛重: 2.0765克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

HT2576HV 系列稳压器是单片集成电路，为降压（buck）开关稳压器提供所有有源功能，能够驱动 3A 负载，具备出色的线性和负载调节能力。这些器件提供 3.3V、5.0V、12V、15V 固定输出电压版本以及可调输出版本。这些稳压器所需的外部元件数量最少，使用简单，内置频率补偿和固定频率振荡器。HT2576HV 系列是流行的三端线性稳压器的高效替代品。它能大幅减小散热器的尺寸，在某些情况下无需使用散热器。多家不同制造商提供专为 HT2576HV 优化的标准电感系列。这一特性极大地简化了开关模式电源的设计。其他特性包括：在指定的输入电压和输出负载条件下，输出电压保证 ±4% 的容差，振荡器频率保证 ±10% 的容差。具备外部关断功能，典型待机电流为 50μA。输出开关具备逐周期电流限制以及热关断功能，可在故障条件下提供全面保护。

商品特性

降压开关稳压器
可调版本输出电压范围为 1.23V 至 50V，在电源和负载条件下最大误差 ±4%
保证输出电流为 3A
固定输出电压：3.3V、5.0V、12V 和 15V
宽输入电压范围 60V
52kHz 固定频率振荡器
具备 TTL 关断能力，低功耗待机模式
仅需 4 个外部元件
高效率
可使用现成的标准电感
提供 TO - 220、TO - 263 和 SOP - 8PP 封装
热关断和电流限制保护
湿度敏感度等级 3

应用领域

简单高效的降压（buck）稳压器
线性稳压器的高效预稳压器
板载开关稳压器
正到负转换器（降压 - 升压）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	15V~52V
	输出电压	12V
	输出电流	3A
	开关频率	52kHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	5mA
	开关管(内置/外置)	内置
	输出类型	固定
