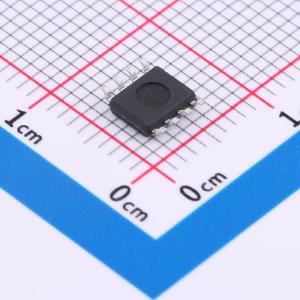

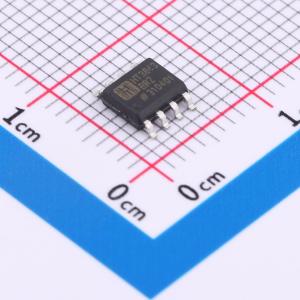

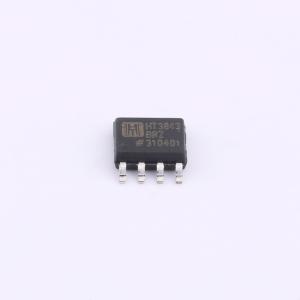

HT3843BRZ
高性能固定频率电流模式控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HT3843B系列是高性能固定频率电流模式控制器,专为离线和DC-DC转换器应用设计,提供精确的占空比控制,具有多种保护功能。
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT3843BRZ
- 商品编号
- C19192930
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.16994克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | 7.6V~30V | |
| 输出电压 | - | |
| 输出电流 | 1A | |
| 开关频率 | 52kHz | |
| 工作温度 | -40℃~+105℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | - | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
HT3842B、HT3843B系列是高性能固定频率电流模式控制器。它们专为离线和DC - DC转换器应用而设计，为设计师提供了一种使用最少外部元件的经济高效解决方案。这些集成电路具有用于精确占空比控制的微调振荡器、温度补偿基准、高增益误差放大器、电流检测比较器，以及非常适合驱动功率MOSFET的大电流图腾柱输出。 还包括保护功能，如带迟滞的输入和基准欠压锁定、逐周期电流限制、可编程输出死区时间，以及用于单脉冲计量的锁存器。 这些器件有8引脚双列直插式和表面贴装（SOIC - 8）塑料封装，以及14引脚塑料表面贴装（SOIC - 14）封装。SOIC - 14封装为图腾柱输出级设有独立的电源和接地引脚。 HTX842B的欠压锁定（UVLO）阈值为16 V（开启）和10 V（关闭），非常适合离线转换器。HTX843B针对低电压应用进行了优化，其UVLO阈值为8.5 V（开启）和7.6 V（关闭）。
商品特性
- 用于精确频率控制的微调振荡器
- 振荡器频率保证为250 kHz
- 高达500 kHz的电流模式操作
- 自动前馈补偿
- 用于逐周期电流限制的锁存式PWM
- 带欠压锁定的内部微调基准
- 大电流图腾柱输出
- 带迟滞的欠压锁定
- 低启动和工作电流
- 这是一款无铅、无卤化物器件
