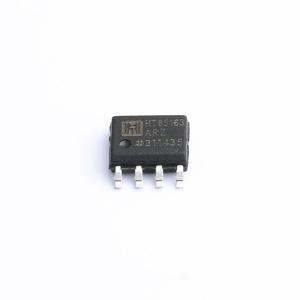

温馨提醒：图片仅供参考，商品以实物为准
HT85163ARZ
0.9~5.5V微功耗RTC实时时钟 ( I2C总线)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Microcircuit是完整的带日历、闹钟、定时器的二进制十进制数字手表，具有低功耗的特点。地址和数据通过双线双向总线串行传输。该微电路用于实时计数小时、分钟和秒，以及星期、日期、月份和年份。该月的最后一天会自动调整少于31天的月份，包括闰年校正。手表以24小时模式运行。微电路内置电源控制电路，可确定电源电平 < 1V 并形成位信号，表明有关实时的信息可能不正确。
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT85163ARZ
- 商品编号
- C19192928
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.208617克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | I2C | |
| 工作电压 | 1.8V~5.5V | |
| 工作电流 | 450nA |
| 属性 | 参数值 | |
|---|---|---|
| 晶振 | 外置 | |
| 闹钟输出 | 有 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 0.45uA |
商品概述
微电路HT85163A本质上是一款完整的带有日历、闹钟、定时器功能的二 - 十进制数字手表，且具有低功耗特性。地址和数据通过双线双向总线进行串行传输。该微电路用于对小时、分钟和秒进行实时计数，同时也能对星期、日期、月份和年份进行计数。对于少于31天的月份，包括闰年的校正，每月的最后一天会自动调整。手表以24小时模式运行。微电路HT85163A内置电源控制电路，该电路可检测到电源电压低于1V的情况，并生成一个标志位，提示实时信息可能不准确。
商品特性
- 考虑闰年因素（截至2100年）对秒、分、时、星期、日期、月份和年份进行计数
- 400 kHz双线串行接口
- 可编程正交输出信号
- 闹钟、定时器和中断功能编程
- 自动检测电源电压下降
- 工作振荡器供电2V时，消耗电流小于450 nA
- 工作温度范围：-40℃至+85℃
