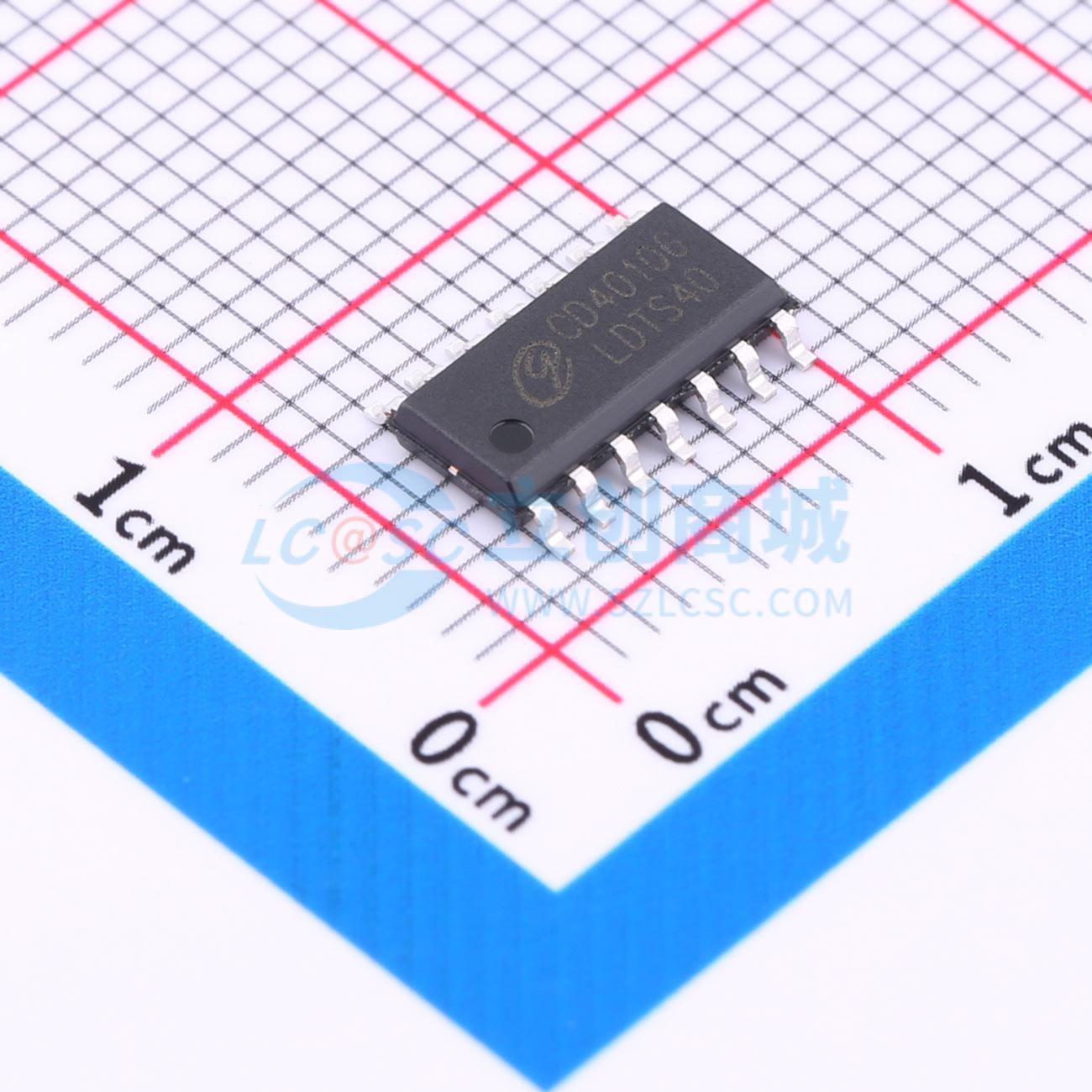

温馨提醒：图片仅供参考，商品以实物为准
CD40106
六路施密特触发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD40106 是由六个CMOS 反向电路组成，每个电路输入有一个施密特触发电路，触发开关在不同的电位，输出为正向和负向信号，正向电压（VP）和负向电压（VN）之间的电压差被定义为迟滞电压（VH）。在使用时，未使用的通道的输入端需要接到电源或者地来降低芯片的功耗。
- 品牌名称
- Gcore(扬州国芯)
- 商品型号
- CD40106
- 商品编号
- C19192517
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.28424克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | - | |
| 触发沿 | - | |
| 工作电压 | 3V~15V | |
| 时钟频率(fc) | - | |
| 功能 | - | |
| 元件数 | 6 | |
| 每个元件位数 | 1 | |
| 输出类型 | - | |
| 传播延迟(tpd) | 22ns@10V,50pF；52ns@15V,50pF；35ns@5V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | CD4000系列 | |
| 灌电流(IOL) | 1.6mA | |
| 拉电流(IOH) | 7.2mA；1mA；2.6mA | |
| 静态电流(Iq) | 1uA | |
| 输入电容 | 15pF | |
| 工作温度 | -20℃~+85℃ | |
| 同步/异步 | - | |
| 建立时间 | - | |
| 保持时间 | - |
应用领域
- 波形与脉冲整形
- 稳定多谐振荡器
- 单稳态振荡器
- 高噪声环境系统
