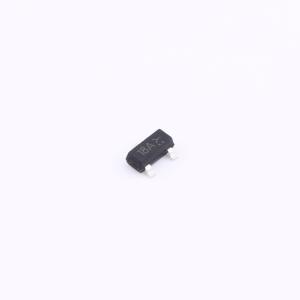

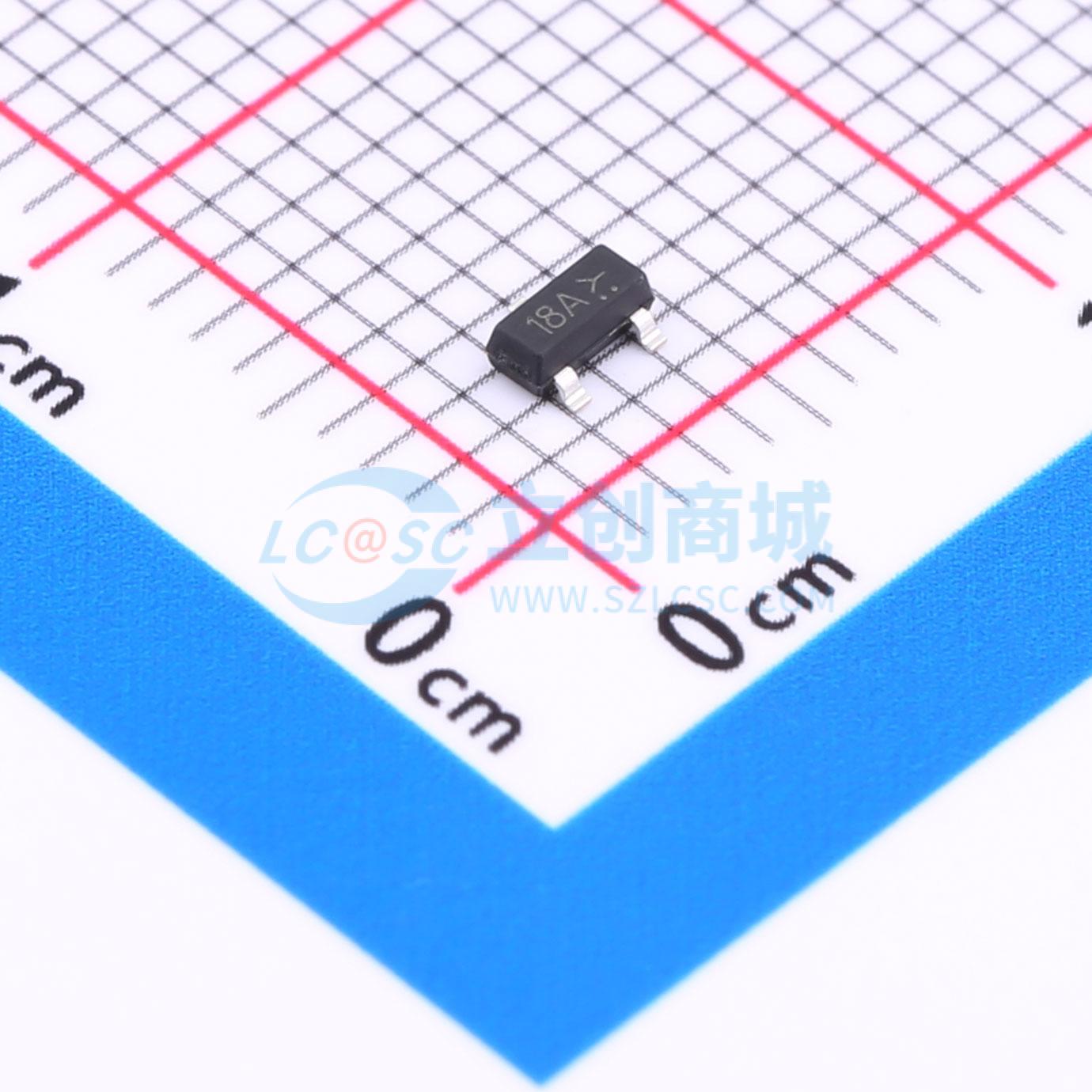

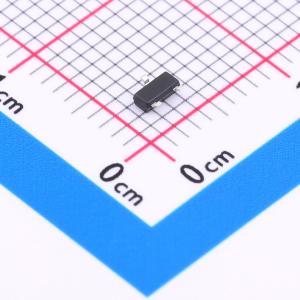

MMBZ18VAL
单向 14.5V截止 峰值浪涌电流：1.6A
- 描述
- 双片式齐纳二极管专为需要瞬态过压保护功能的应用而设计。它们适用于对电压和静电放电（ESD）敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备等应用场景。其双结共阳极设计仅用一个封装即可保护两条独立线路。这些器件非常适合电路板空间有限的情况。
- 品牌名称
- DOWO(东沃)
- 商品型号
- MMBZ18VAL
- 商品编号
- C19192538
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.016克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 14.5V | |
| 钳位电压 | 25V；38V | |
| 峰值脉冲电流(Ipp) | 1.6A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 40W@1.0ms | |
| 击穿电压 | 21V | |
| 反向电流(Ir) | 50nA | |
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-2 |
商品概述
双片式齐纳二极管专为需要瞬态过压保护功能的应用而设计。它们适用于对电压和静电放电（ESD）敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备等应用场景。其双结共阳极设计仅用一个封装即可保护两条独立线路。这些器件非常适合电路板空间有限的情况。
商品特性
- SOT - 23封装允许采用两种独立的单向配置或单一的双向配置。
- 工作峰值反向电压2V至26V
- 标准齐纳击穿电压5.1V至33V
- 根据图6波形，在1.0ms时（单向）峰值功率为24或40W
- ESD等级：人体模型下为3B级（>16kV）；机器模型下为C级（>400V）
- 符合IEC61000 - 4 - 2标准的4级ESD等级
- 低泄漏电流<5.0μA
应用领域
- 计算机
- 打印机
- 商用机器
- 通信系统
- 医疗设备
