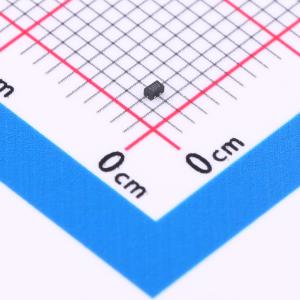

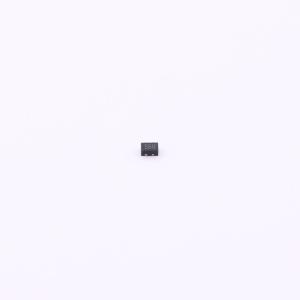

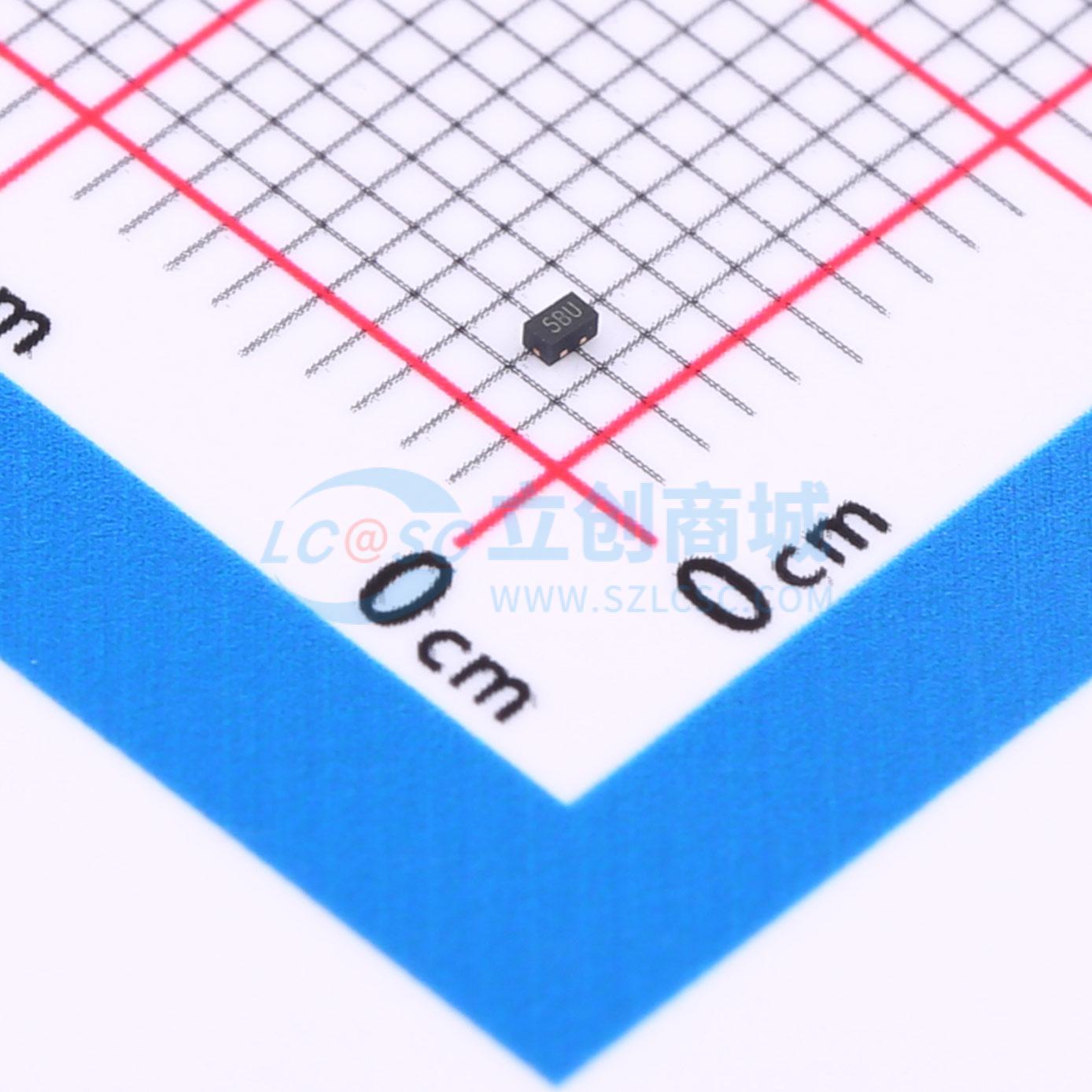

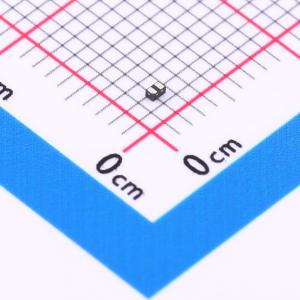

温馨提醒：图片仅供参考，商品以实物为准
ESD0501BU
双向TVS 5V截止 峰值脉冲电流：4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD0501BU是一款低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。ESD0501BU典型电容为0.25pF，用于保护对寄生效应敏感的系统，使其免受过压和过流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±8kV接触放电、±15kV空气放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。
- 品牌名称
- SHIKUES(时科)
- 商品型号
- ESD0501BU
- 商品编号
- C19192522
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.01027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 100W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.25pF |
