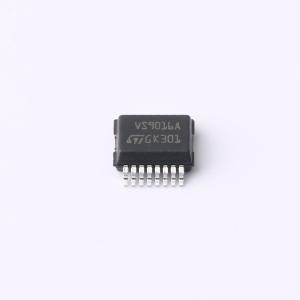

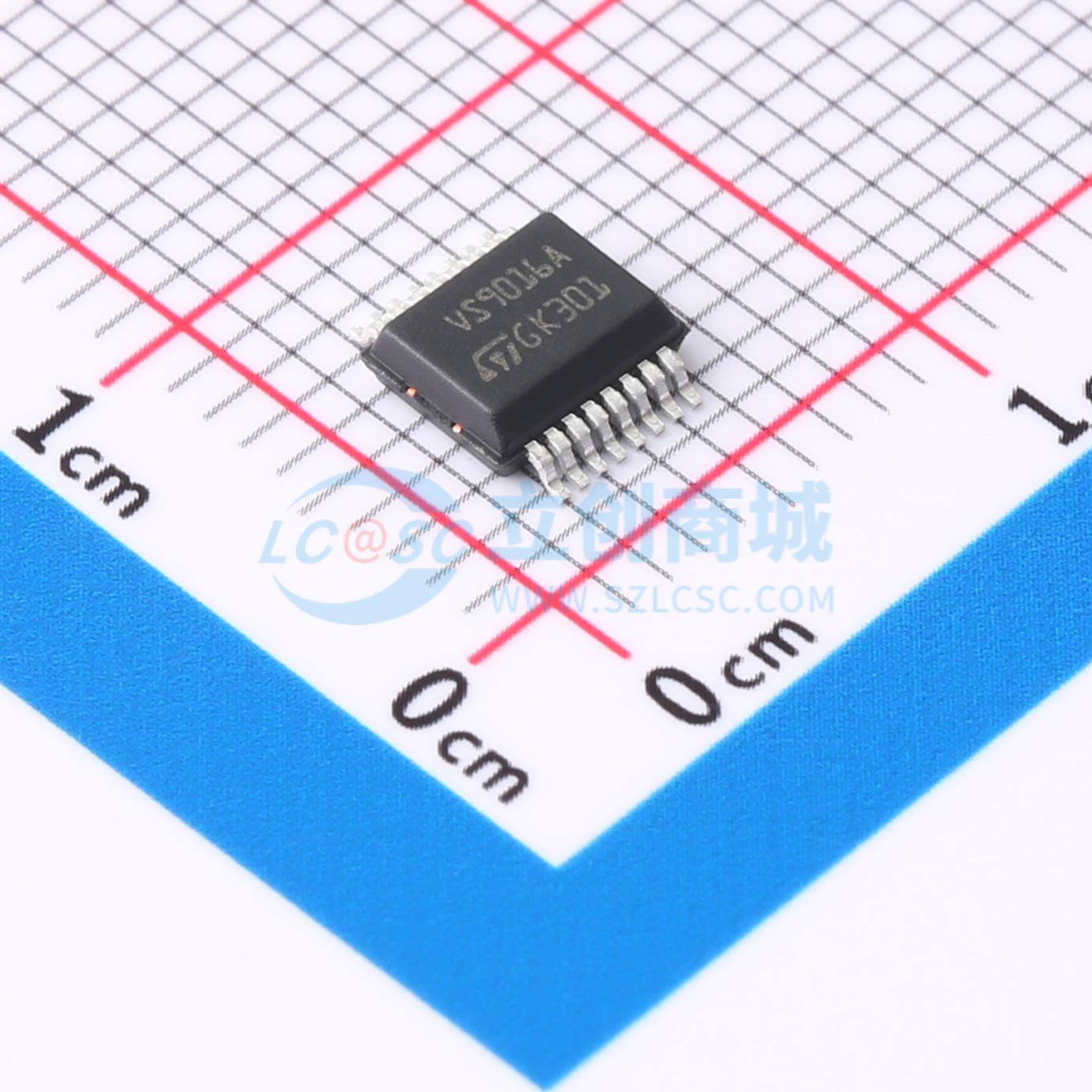

VN9016AJTR
VN9016AJTR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单通道高端驱动器，采用专有VIPower M0-9技术制造，封装在PowerSSO-16中。该器件旨在通过3V和5V CMOS兼容接口驱动12V汽车接地负载，提供保护和诊断功能。该器件集成了先进的保护功能，如负载电流限制、通过功率限制进行过载主动管理以及带有可配置锁存关闭功能的过温关断。FaultRST引脚可在发生故障时解锁输出或禁用锁存关闭功能。专用多功能复用模拟输出引脚提供复杂的诊断功能，包括高精度比例负载电流检测、电源电压反馈和芯片温度检测，还能检测过载、接地短路、VCC短路和关断状态下的开路负载。
- 品牌名称
- ST(意法半导体)
- 商品型号
- VN9016AJTR
- 商品编号
- C19191773
- 商品封装
- PowerSSO-16
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
参数完善中
商品概述
单通道高端驱动器旨在通过3 V和5 V CMOS兼容接口驱动12 V汽车接地负载，提供保护和诊断功能。该器件集成了先进的保护功能，如负载电流限制、通过功率限制进行的过载主动管理以及可配置锁存关断的过温关断功能。FaultRST引脚可在出现故障时解除输出锁存，或禁用锁存关断功能。专用的多功能复用模拟输出引脚提供复杂的诊断功能，除了检测过载、接地短路、VCC短路和关断状态下的开路负载外，还包括高精度比例负载电流检测、电源电压反馈和芯片温度检测。
商品特性
- PowerSSO-16
- 通过AEC-Q100认证
- 适用于深冷启动应用的极低电压操作（符合LV124 2013版标准）
- 带电流检测模拟反馈的单通道智能高端驱动器
- 极低的待机电流
- 与3 V和5 V CMOS输出兼容
- 电流检测诊断功能
- 采用高精度比例电流镜的负载电流复用模拟反馈
- 过载和接地短路（功率限制）指示
- 热关断指示
- 关断状态下的开路负载检测（带外部上拉）
- 输出与VCC短路检测
- 检测使能/禁用
- 欠压关断
- 过压钳位
- 负载电流限制
- 快速热瞬变的自限功能
- 可通过专用故障复位引脚配置过温或功率限制时的锁存关断
- 接地丢失和VCC丢失检测
- 反向电池时自动导通
- 静电放电保护
应用领域
- 汽车电阻性、电感性和电容性负载
- 高级驾驶辅助系统（ADAS）的受保护电源：雷达和传感器
