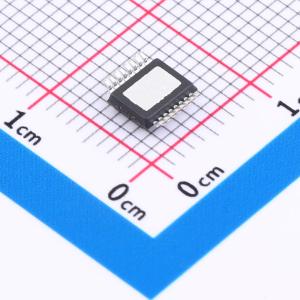

VN9012AJTR

适用于汽车应用的单通道高端驱动器，带电流检测模拟反馈

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: VN9012AJ是一款单通道高端驱动器，采用意法半导体（ST）专有的VIPower M0 - 9技术制造，采用PowerSSO - 16封装。该器件旨在通过3 V和5 V的CMOS兼容接口驱动12 V汽车接地负载，并提供保护和诊断功能。该器件集成了先进的保护功能，如负载电流限制、通过功率限制进行过载主动管理，以及具备可配置锁断功能的过温关断
品牌名称: ST(意法半导体)
商品型号: VN9012AJTR
商品编号: C19191775
商品封装: PowerSSO-16
包装方式: 编带
商品毛重: 0.5克(g)

商品参数

商品概述

单通道高端驱动器旨在通过3 V和5 V CMOS兼容接口驱动12 V汽车接地负载，提供保护和诊断功能。该器件集成了先进的保护功能，如负载电流限制、通过功率限制进行过载主动管理以及可配置锁存关断的过温关断功能。 FaultRST引脚可在出现故障时解除输出锁存，或禁用锁存关断功能。专用多功能复用模拟输出引脚提供复杂的诊断功能，除了检测过载、接地短路、VCC短路和关断状态下的开路负载外，还包括高精度比例负载电流检测、电源电压反馈和芯片温度检测。

商品特性

PowerSSO-16
通过AEC-Q100认证
适用于深冷启动应用的极低电压操作（符合2013版LV124标准）
带电流检测模拟反馈的单通道智能高端驱动器
极低的待机电流
与3 V和5 V CMOS输出兼容
电流检测诊断功能
采用高精度比例电流镜的负载电流复用模拟反馈
过载和接地短路（功率限制）指示
热关断指示
关断状态下的开路负载检测（带外部上拉）
输出VCC短路检测
检测使能/禁用
欠压关断
过压钳位
负载电流限制
快速热瞬变自限
通过专用故障复位引脚可配置过温或功率限制时的锁存关断
接地丢失和VCC丢失保护
反向电池自开启保护
静电放电保护

应用领域

汽车电阻性、电感性和电容性负载
高级驾驶辅助系统（ADAS）的受保护电源：雷达和传感器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	最大连续电流	63A

	属性	参数值
	工作电压	4V~28V
	导通电阻	12mΩ
	工作温度	-40℃~+150℃
	特性	过热保护(OTP)；欠压保护(UVP)；过流保护(OCP)
