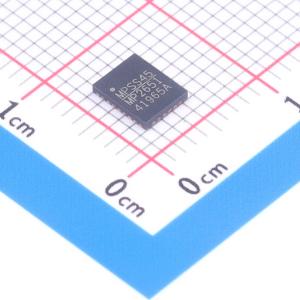

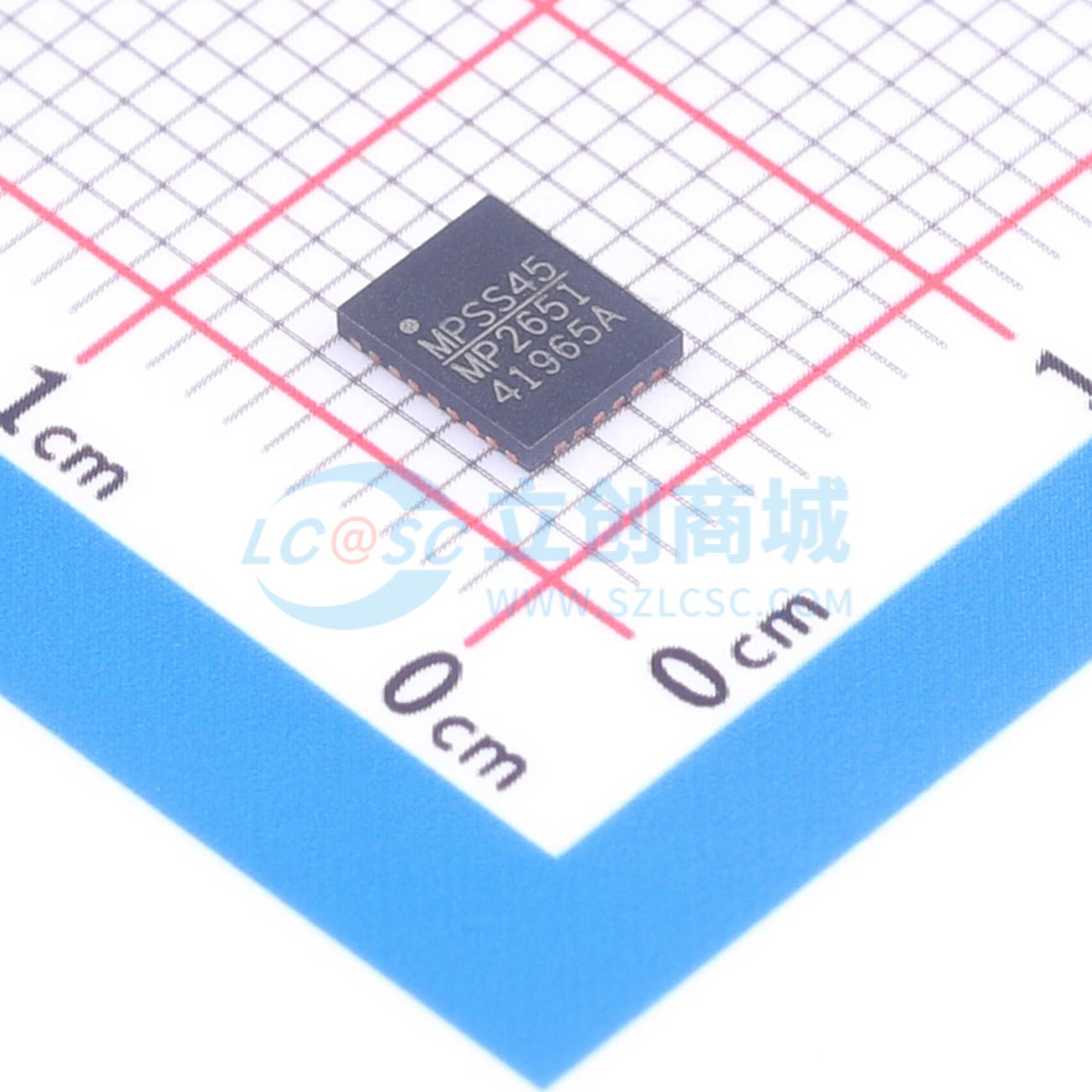

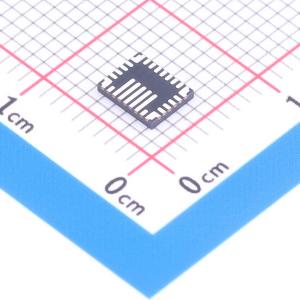

MP2651GVT-030A-Z

MP2651是一款专为1节至4节串联电池组设计的升降压充电IC。该器件支持4V至22V宽输入电压(VIN)范围为电池充电，升降压拓扑结构允许电池电压高于或低于输入电压VIN。

当存在输入电源时，MP2651工作在充电模式，它检测电池电压，并分为四个阶段为电池充电:恒流涓流充电、恒流预充电、恒流快充、恒压充电，其他特性包括充电终止和自动再充电。

MP2651还集成了输入电流(IIN)限制和输入电压VIN限制，避免输入电源过载，符合USB和PD规格。

当启用源模式时，MP2651可在输入端提供4V至21V宽电压范围输出，器件在源模式下还具备高分辨率的输入输出电流(IIN_SRC)限制功能。

I2C/SMBus接口可配置充放电参数，包括IIN限制、VIN限制、充电电流、电池满充调节电压、源模式输入输出电压(VIN_SRC)和IIN_SRC，MP2651还可通过寄存器提供状态和故障信息。

为保证安全运行，器件将芯片温度限制在可配置阈值内，其他安全特性包括输入过压保护(OVP)、电池OVP、CFLR OVP、热关断，以及可配置定时器防止死电池长时间充电。

MP2651采用TQFN-30 (4mmx5mm)封装。

• 支持1节至4节串联电池组的升降压充电
• 工作输入电压范围:4V 至 22V
• 可持续电压最高26V，外接MOSFET时最高28V
• 降压和升压模式之间平滑切换
• 可配置最大输入电流(IIN)限制和最小VIN限制
• 可配置充电电流最高6A
• 可配置电池满充电压最高4.67V/节，精度达0.5%
• 输出兼容USB PD 3.0源模式
• 源模式下可配置4V至21V输入输出电压(VIN_SRC)，步长20mV
• 输出电流最高6A，步长50mA
• 可配置开关频率fSW范围:500kHz 至 1.2MHz
• I2C或SMBus主机控制接口，支持灵活参数设置
• 输入电源状态指示
• 集成10位ADC，支持充电模式和源模式下的监测
• 模拟输出引脚可监测充电电流
• 输入和电池过压保护
• 源模式输出短路保护
• 电池缺失检测
• NTC引脚浮空检测
• 集成N沟道MOSFET驱动器，用于输入电源直通或过压保护
• 可配置JEITA电池温度保护
• 温度调节和热关断
• 提供TQFN-30 (4mmx5mm)封装

• 移动电源
• 无线音箱
• 无人机
• 移动打印机
• USB PD多节电池应用
