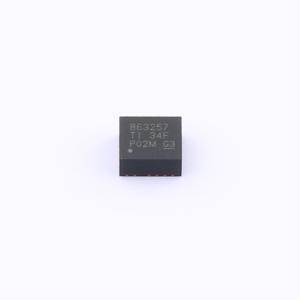

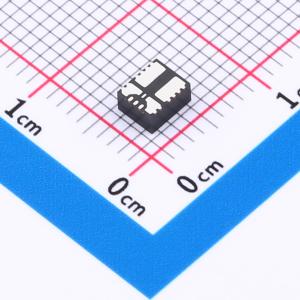

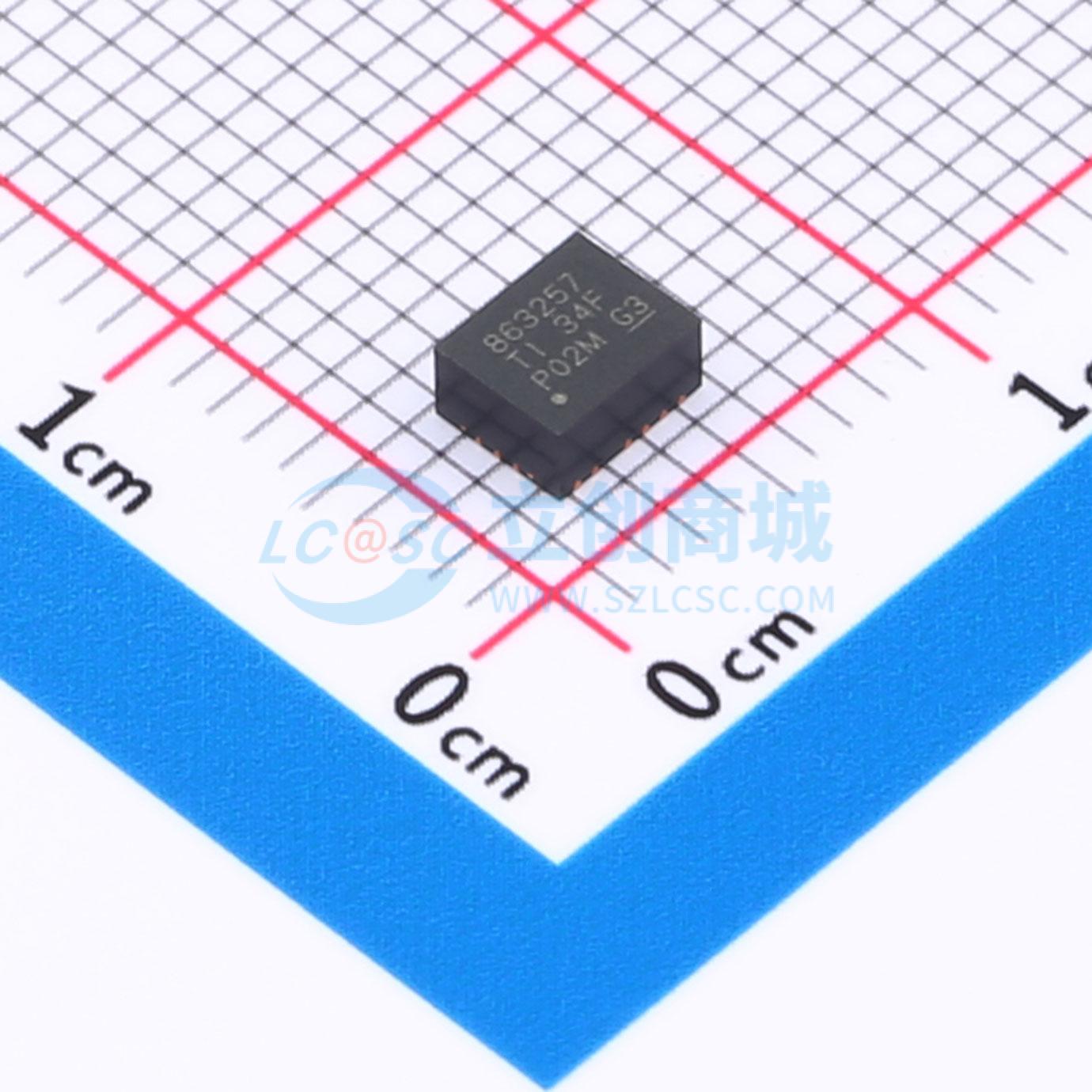

TPSM863257RDXR

3V至17V输入，3A输出，同步降压模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPSM863257是一款简单易用的高效率同步降压模块,输入电压范围为3V至17V,支持高达3A的连续输出电流。采用D-CAP3控制模式,提供快速瞬态响应,支持低ESR输出电容器,无需外部补偿。内置55mΩ和24mΩ的MOSFET,支持强制连续导通模式（FCCM）,保持固定的开关频率和较低的输出纹波。具有100μA的低静态电流,最大占空比可达95%,精度为±1%的参考电压。工作温度范围为-40°C至125°C。
品牌名称: TI(德州仪器)
商品型号: TPSM863257RDXR
商品编号: C19190416
商品封装: QFN-7(4x3.3)
包装方式: 编带
商品毛重: 0.1215克(g)

商品参数

商品概述

TPSM86325x是一款简单易用、高效、高功率密度的同步降压模块，输入电压范围为3V至17V，支持高达3A的连续电流。 TPSM86325x采用D - CAP3控制模式，可提供快速瞬态响应，并支持低ESR输出电容，无需外部补偿。该器件可支持高达95%的占空比运行。 TPSM863252工作在Eco模式，可在轻载时保持高效率。TPSM863257工作在FCCM模式，可在所有负载条件下保持相同频率和较低的输出纹波。TPSM863253是采用FCCM模式的固定3.3V输出电压型号。该器件通过过压保护（OVP）、过流保护（OCP）、欠压锁定（UVLO）、过温保护（OTP）和带打嗝模式的欠压保护（UVP）实现了全面保护。该器件采用QFN封装。结温范围为 - 40℃至125℃。

商品特性

3V至17V输入电压范围
TPSM863252的输出电压范围为0.6V至10V
TPSM863257的输出电压范围为0.6V至5.5V
TPSM863253为固定3.3V输出电压
0.6V参考电压
25℃时参考精度为±1%
- 40℃至125℃时参考精度为±1.5%
集成55mΩ和24mΩ MOSFET
100μA低静态电流
1.2MHz开关频率
最大95%的大占空比运行
精确的使能（EN）阈值电压
1.6ms固定典型软启动时间
易于使用且设计尺寸小
TPSM863252采用Eco模式，TPSM863257在轻载时采用强制连续导通（FCCM）模式
快速瞬态D - CAP3控制模式
集成自举电容和电感，易于布局
支持带预偏置输出电压启动
开漏电源良好指示
过压、过温和欠压锁定保护无锁存
欠压保护采用打嗝模式
逐周期过流（OC）和非过流（NOC）保护
工作结温范围为 - 40℃至125℃
3.3mm x 4mm x 2mm QFN封装

应用领域

商用网络和服务器电源
其他交直流适配器/电源
工厂自动化与控制
测试与测量

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~17V
	输出电压	600mV~5.5V
	输出电流	3A
	开关频率	1.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	370uA
	开关管(内置/外置)	内置
	输出类型	可调
