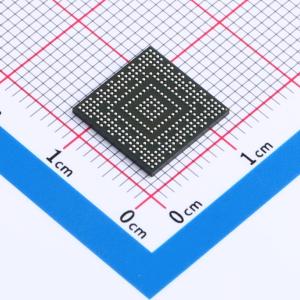

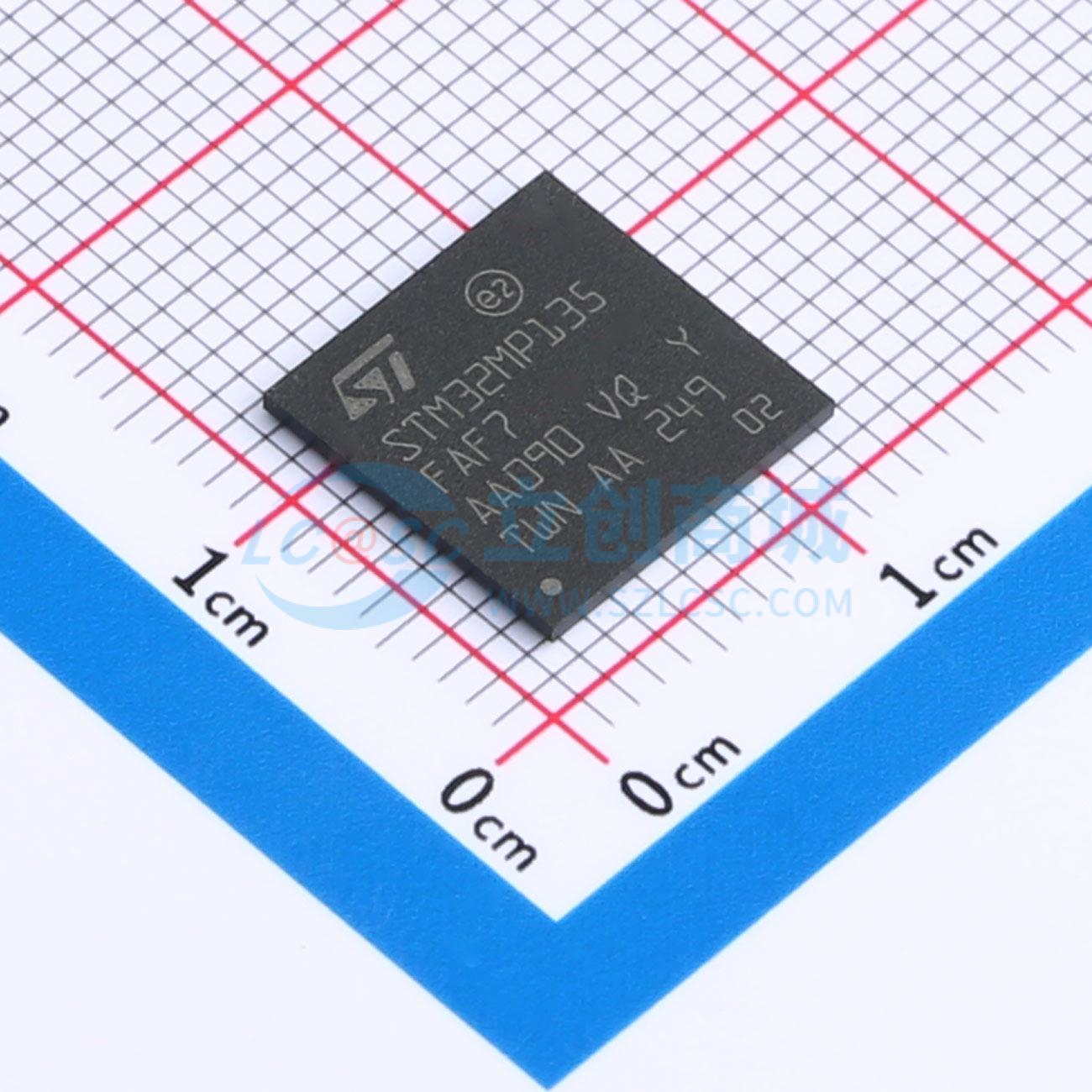

STM32MP135FAF7

Name: ST(意法半导体) STM32MP135FAF7
Brand: ST(意法半导体)
SKU: C19189306
Price: 65.59 CNY
Availability: InStock

Arm Cortex-A7 处理器，主频高达 1 GHz，具备 LCD-TFT 接口、摄像头接口、2 路以太网接口、2 路 CAN FD 接口、2 路 ADC、24 个定时器，支持音频功能、加密功能和高级安全功能

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 特性：包含意法半导体最先进的专利技术。 32位Arm Cortex-A7，L1 32KB指令缓存/32KB数据缓存，128KB统一二级缓存，支持Arm NEON和Arm TrustZone。外部DDR内存高达1GB，支持LPDDR2/LPDDR3-1066 16位、DDR3/DDR3L-1066 16位。 168KB内部SRAM：128KB AXI SYSRAM + 32KB AHB SRAM和8KB备份域SRAM。双Quad-SPI内存接口。灵活的外部内存控制器，高达16位数据总线，可连接外部IC和SLC NAND内存，带高达8位ECC。安全启动，TrustZone外设，12个防篡改引脚（包括5个主动防篡改），温度、电压、频率和32kHz监测。 1.71-3.6V I/O电源（5V耐受I/O）
品牌名称: ST(意法半导体)
商品型号: STM32MP135FAF7
商品编号: C19189306
商品封装: TFBGA-320(11x11)
包装方式: 托盘
商品毛重: 0.225克(g)

商品特性

包含意法半导体最先进的专利技术
核心：32位Arm® Cortex® - A7，L1缓存为32KB指令缓存/32KB数据缓存，128KB统一二级缓存，具备Arm® NEON™和Arm® TrustZone®
存储器：外部DDR内存高达1GB，支持LPDDR2/LPDDR3 - 1066 16位、DDR3/DDR3L - 1066 16位；168KB内部SRAM，包括128KB AXI SYSRAM、32KB AHB SRAM和8KB备份域SRAM；双Quad - SPI内存接口；灵活的外部内存控制器，数据总线高达16位，可连接外部IC和SLC NAND存储器，具备高达8位ECC
安全/防护：安全启动，TrustZone®外设，12个防篡改引脚（包括5个主动防篡改），具备温度、电压、频率和32kHz监测
复位和电源管理：1.71V至3.6V I/O电源（5V耐受I/O）；POR、PDR、PVD和BOR；片上LDO（USB 1.8V、1.1V）；备份稳压器（约0.9V）；内部温度传感器；低功耗模式包括睡眠、停止、LPLV - 停止、LPLV - 停止2和待机；待机模式下DDR保留；控制PMIC配套芯片
时钟管理：内部振荡器有64MHz HSI振荡器、4MHz CSI振荡器、32kHz LSI振荡器；外部振荡器有8 - 48MHz HSE振荡器、32.768kHz LSE振荡器；4个带分数模式的PLL
通用输入/输出：多达135个安全I/O端口，具备中断能力；多达6个唤醒功能
互连矩阵：2个总线矩阵，64位Arm® AMBA® AXI互连，最高266MHz；32位Arm® AMBA® AHB互连，最高209MHz
4个DMA控制器以减轻CPU负担，共56个物理通道，包括1个高速通用主直接内存访问控制器（MDMA），3个带FIFO和请求路由器功能的双端口DMA，用于优化外设管理
多达30个通信外设：5个I²C FM +（1Mbit/s，SMBus/PMBus™）；4个UART + 4个USART（12.5Mbit/s，ISO7816接口、LIN、IrDA、SPI从机）；5个SPI（50Mbit/s，包括4个通过内部音频PLL或外部时钟实现全双工I²S音频级精度）；2个SAI（立体声音频：I²S、PDM、SPDIF Tx）；SPDIF Rx有4个输入；2个SDMMC，高达8位（SD/eMMC™/SDIO）；2个CAN控制器，支持CAN FD协议；2个USB 2.0高速主机或1个USB 2.0高速主机 + 1个USB 2.0高速OTG同时工作；2个以太网MAC/GMAC – IEEE 1588v2硬件，MII/RMII/RGMII；8 - 16位摄像头接口，30fps时3M像素或15fps时5M像素，彩色或单色，像素时钟最高120MHz
6个模拟外设：2个ADC，最高12位分辨率，高达5Msps；1个温度传感器；1个用于sigma - delta调制器的数字滤波器（DFSDM），有4个通道和2个滤波器；内部或外部ADC参考VREF +
图形：LCD - TFT控制器，最高24位//RGB888，最高WXGA（1366×768）@60fps或全高清（1920×1080）@30fps，像素时钟最高90MHz，两层（包括1个安全层），具备可编程颜色查找表
多达24个定时器和2个看门狗：2个32位定时器，最多4个IC/OC/PWM或脉冲计数器和正交（增量）编码器输入；2个16位高级定时器；10个16位通用定时器（包括2个无PWM的基本定时器）；5个16位低功耗定时器；安全RTC，具备亚秒级精度和硬件日历；4个Cortex® - A7系统定时器（安全、非安全、虚拟、管理程序）；2个独立看门狗
硬件加速：AES 128、192、256，DES/TDES；AES 128、256带DPA保护；PKA ECC/RSA带DPA保护；AES 128动态DRAM加密和解密；HASH（SHA - 1、SHA - 224、SHA - 256、SHA - 384、SHA - 512、SHA - 3），HMAC；1个真随机数发生器（6个三重振荡器）；1个CRC计算单元
调试模式：Arm® CoreSight™跟踪和调试，SWD和JTAG接口可用作GPIO；4KB嵌入式跟踪缓冲区；3072位熔丝，包括96位唯一ID，多达1280位可供用户使用，256位HUK用于保护AES 256密钥；所有封装均符合ECOPACK2标准

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU最大主频	1GHz
	CPU位数	32 Bit

	属性	参数值
	工作电压	1.8V；3.3V；2.5V
	工作温度	-40℃~+105℃
