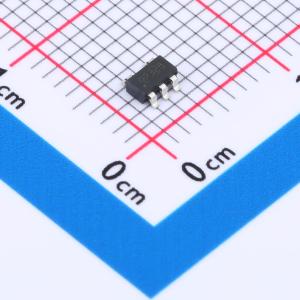

温馨提醒：图片仅供参考，商品以实物为准
OPA328DBVR
精密、40MHz、1.0pA、低噪声、轨到轨输入输出、带关断功能的CMOS运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单通道 OPA328 和双通道 OPA2328（OPAx328）是新一代精密、低压 CMOS 运算放大器，针对极低噪声和宽带宽进行了优化。OPAx328 具有零交越失真的线性输入级，在整个输入范围内可实现 120 dB（典型值）的出色共模抑制比（CMRR）。输入共模电压范围超出正负电源轨 100 mV。输出电压通常在电源轨 10 mV 范围内摆动。OPAx328 还采用了德州仪器专有的 e-trim™ 运算放大器技术，无需任何输入切换或自动归零技术，即可实现超低失调和低输入失调漂移的独特组合。低噪声（6.1 nV/√Hz）和高速运行（40 MHz、30 V/μs）使这些器件成为驱动采样模数转换器（ADC）的理想选择。OPAx328 也是高阻抗输入、单电源应用的理想选择。低输入偏置电流和低输入电容允许在低光电流操作（<1 nA）下实现高频跨阻增益。
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA328DBVR
- 商品编号
- C19183940
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 40MHz | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电压(Vos) | 75uV | |
| 共模抑制比(CMRR) | 120dB | |
| 压摆率(SR) | 30V/us | |
| 输出电流 | 55mA | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 静态电流(Iq) | 4.5mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.2V~5.5V | |
| 双电源(Vee ~ Vcc) | -2.75V~-1.1V；1.1V~2.75V | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 6.1nV/√Hz@10kHz | |
| 输入失调电流(Ios) | 1pA |
商品概述
单通道 OPA328 和双通道 OPA2328（OPAx328）是新一代精密、低压 CMOS 运算放大器，针对极低噪声和宽带宽进行了优化。 OPAx328 具有零交越失真的线性输入级，在整个输入范围内可实现 120 dB（典型值）的出色共模抑制比（CMRR）。输入共模电压范围超出正负电源轨 100 mV。输出电压通常在电源轨 10 mV 范围内摆动。 OPAx328 还采用了德州仪器专有的 e-trim™ 运算放大器技术，无需任何输入切换或自动归零技术，即可实现超低失调和低输入失调漂移的独特组合。 低噪声（6.1 nV/√Hz）和高速运行（40 MHz、30 V/μs）使这些器件成为驱动采样模数转换器（ADC）的理想选择。 OPAx328 也是高阻抗输入、单电源应用的理想选择。低输入偏置电流和低输入电容允许在低光电流操作（<1 nA）下实现高频跨阻增益。
商品特性
- 零交越失真的精密性能
- 低失调电压：50 μV（最大值）
- 高 CMRR：120 dB
- 轨到轨输入/输出
- 宽带宽：40 MHz
- 低输入偏置电流：1 pA（最大值）
- 低噪声：10 kHz 时为 6.1 nV/√Hz
- 压摆率：30 V/μs
- 快速 0.01% 建立时间：180 ns
- 单电源电压范围：2.2 V 至 5.5 V
- 单位增益稳定
应用领域
- 光模块
- 位置传感器
- 多参数患者监护仪
- CT 和 PET 扫描仪
- 化学和气体分析仪
- 双向 400-V 和 800-V 转低压
- 商用网络和服务器电源
- 串式逆变器
- 太阳能功率优化器
