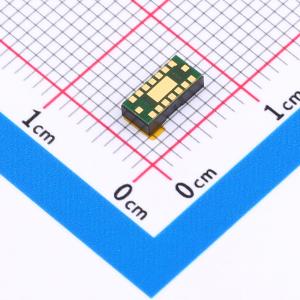

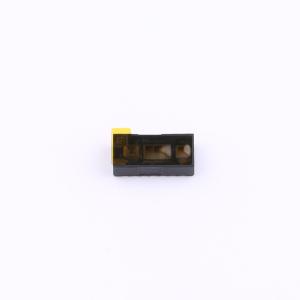

温馨提醒：图片仅供参考，商品以实物为准
VL53L7CHV0GC/1
人工智能赋能器，视场角90°的8x8多区域飞行时间（ToF）传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- VL53L7CH是一款非常适合用于人工智能（AI）应用的飞行时间传感器，具备90°超宽对角线视场角（FoV）和低功耗特性。其创新的紧凑归一化直方图（CNH）数据输出方式，专为需要高性能多区域飞行时间（ToF）传感器提供多区域原始数据的人工智能（AI）应用而设计。每个区域测得的红外（IR）信号以原始数据形式，通过直方图的每个区间发送至主机
- 品牌名称
- ST(意法半导体)
- 商品型号
- VL53L7CHV0GC/1
- 商品编号
- C19183986
- 商品封装
- LGA-16(3x6.4)
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 专用传感器 | |
| 接口类型 | I2C | |
| 工作电压 | 2.8V~3.3V | |
| 工作电流 | 45mA | |
| 工作温度 | -30℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 长度 | 6.4mm | |
| 宽度 | 3mm | |
| 高度 | 1.6mm | |
| 功能特性 | 低功耗模式；中断输出 |
商品概述
VL53L7CH是一款支持AI应用的飞行时间（ToF）传感器，具有超宽90°对角线视场（FoV）和低功耗特性。紧凑型归一化直方图（CNH）创新数据输出专为需要高性能多区域ToF传感器多区域原始数据的人工智能（AI）应用设计。每个区域测量的红外（IR）信号通过直方图的每个bin作为原始数据发送给主机。该传感器高度可配置，用户可将VL53L7CH的分辨率编程至64个区域（8×8区域），修改直方图分辨率至128个bin，并定义bin宽度。所有CNH数据通过I²C以最高30Hz的频率传输给主机，此外还提供ToF传感器的标准处理数据（测距距离、信号电平、反射率等）。CNH数据将ST飞行时间测距传感器转变为多功能光学传感器，可支持多种基于AI的应用。除标准测距数据外，发送给主机的CNH原始数据为简单距离测量之外的许多新应用打开了大门。从固体材料（地毯、木材、玻璃、镜子等）到气体或液体（水、油、化学品等），可以检测咖啡机和饮料分配器中杯子的位置和大小，感知机器人的地面材料，并开发高级形状、运动或手势识别功能。VL53L7CH飞行时间传感器借助创新的金属透镜表面ODIF透镜，提供超宽90°对角线视场，形状为60°×60°方形视场。集成的垂直腔面发射激光器（VCSEL）发射完全不可见的940nm红外光，符合Class 1认证，对眼睛安全。
商品特性
- 提供面向AI的紧凑型归一化直方图（CNH）数据输出
- 多区域数据输出，最多支持64个独立区域
- 直方图输出，包含每个bin的信号计数
- 直方图大小可编程，最多支持128个bin
- 最小bin宽度低至37mm
- 通过I²C的最大频率可达30Hz
- 每个区域报告环境红外光水平
- 除CNH外，还提供所有飞行时间（ToF）处理数据（距离、信号幅度、反射率等）
- CNH高度可配置，以满足用户需求
- 64个区域，18个bin，频率15Hz
- 32个区域，36个bin，频率15Hz
- 16个区域，48个bin，频率25Hz
- 超宽视场ToF传感器，视场（FoV）为90°
- 60°×60°方形视场（对角线90°）
- 自主低功耗模式，带有可编程中断阈值以唤醒主机
- 测距范围可达350cm
- 每个区域的运动指示器，用于检测目标是否移动及移动方式
- 完全集成的微型模块
- 发射器：940nm不可见光垂直腔面发射激光器（VCSEL）
- 发射器和接收器均配备衍射光学元件（DOE），支持方形视场
- 单光子雪崩二极管（SPADs）接收阵列
- 运行固件的低功耗微控制器
- 尺寸：6.4×3.0×1.6mm
- 易于集成
- 单一可回流组件
- 灵活的电源选项：单一3.3V或2.8V供电，或3.3V/2.8V AVDD与1.8V IOVDD组合供电
- 兼容多种盖板玻璃材料
- 驱动与VL53L8CH兼容
- 引脚与VL53L5CX和VL53L7CX兼容
应用领域
- 需要多区域原始数据的AI应用
- 咖啡机和饮料分配器的杯口检测
- 机器人和真空吸尘器的地面感应
- 手势运动和手部姿态识别
- 智能建筑和智能家居的人员计数
