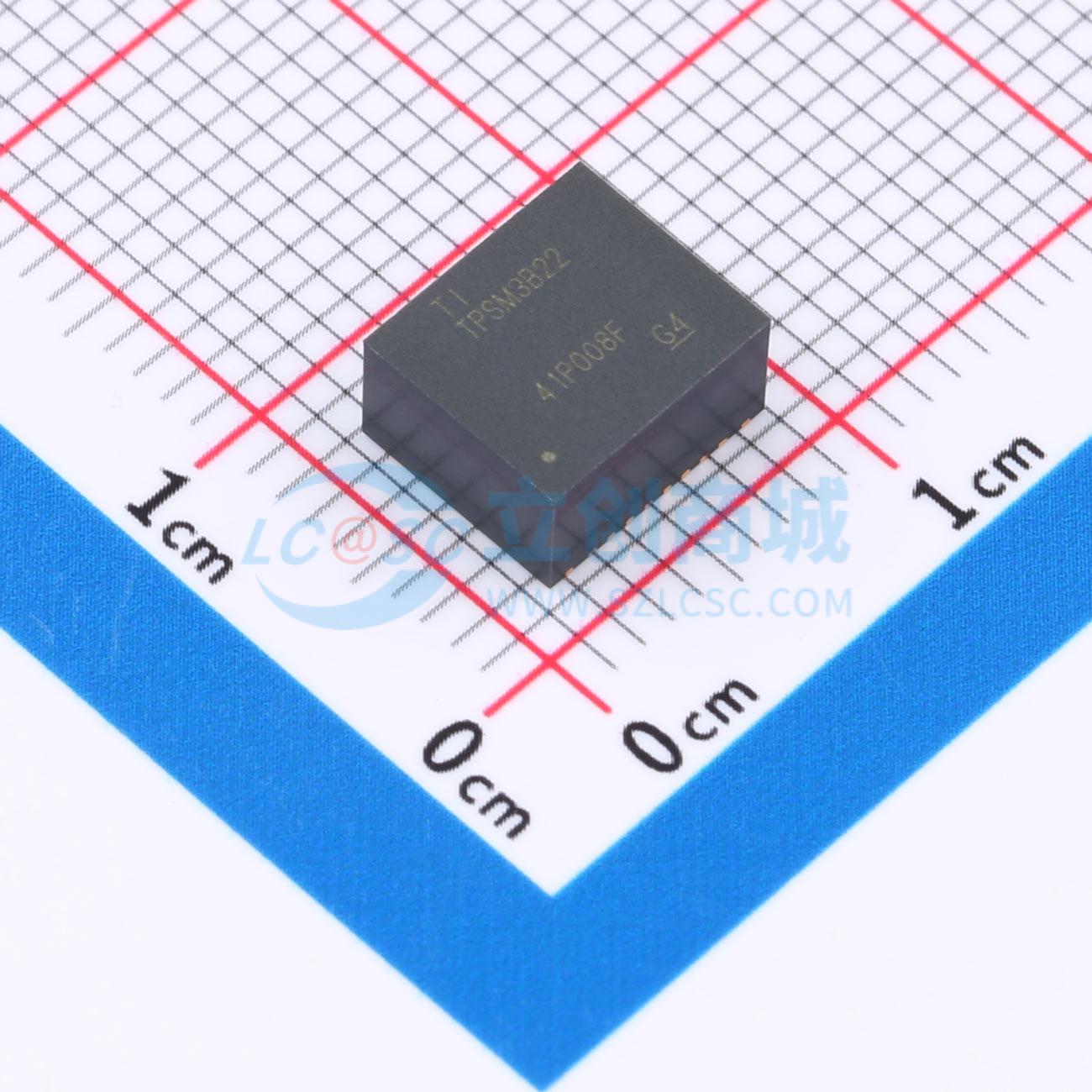

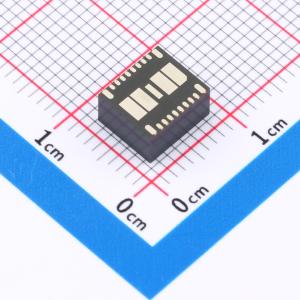

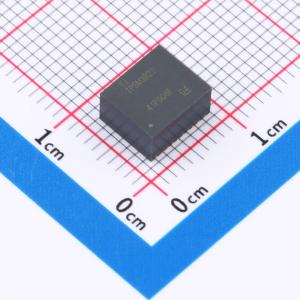

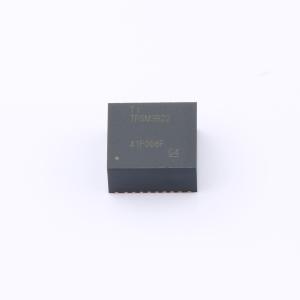

TPSM843B22RDGR

4V至18V输入、20A降压电源模块

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款高效率18V、20A同步降压模块，采用内部补偿的定频高级电流模式(ACM)控制架构，可在处于FCCM模式长期运行的同时，产生0.5V至7V的输出电压。该模块可提供高效率，且运行时的开关频率高达2.2MHz。该模块采用6.5mmx7.5mmx4mm超模压封装，非常适合需要小解决方案尺寸的设计。其他功能包括高精度电压基准、可选的软启动时间、单调启动至预偏置输出、可选的电流限制、可调UVLO（通过EN引脚实现）以及全套故障保护。
品牌名称: TI(德州仪器)
商品型号: TPSM843B22RDGR
商品编号: C19183947
商品封装: B3QFN-25(6.5x7.5)
包装方式: 编带
商品毛重: 0.9克(g)

商品参数

	属性	参数值
	开关频率	2.2MHz
	工作温度	-40℃~+125℃
	长度	6.5mm
	宽度	7.5mm
	高度	4mm
	功能特性	远端采样补偿；可编程软启动；可编程输出电压；外部时钟同步；欠压保护；过压保护；过流保护；过载保护；自动故障恢复；过热保护

商品概述

TPSM843B22 是一款高效率 18V、20A 同步降压模块，采用内部补偿的定频高级电流模式 (ACM) 控制架构，可在处于 FCCM 模式长期运行的同时，产生 0.5V 至 7V 的输出电压。该模块可提供高效率，且运行时的开关频率高达 2.2MHz。该模块采用 6.5mm x 7.5mm x 4mm 超模压封装，非常适合需要小解决方案尺寸的设计。其他功能包括高精度电压基准、可选的软启动时间、单调启动至预偏置输出、可选的电流限制、可调UVLO（通过 EN 引脚实现）以及全套故障保护。

商品特性

固定频率、内部补偿高级电流模式 (ACM) 控制
集成了 6.5mΩ 和 2mΩ MOSFET、电感器和基本无源器件
4V 至 18V 输入电压范围
0.5V 至 7V 输出电压范围
真差分遥感放大器 (RSA)
三种可选的 PWM 斜坡选项，可优化控制环路性能
五种可选的开关频率:500kHz、750kHz、1MHz、1.5MHz 和 2.2MHz
与一个外部时钟同步
0.5V，整个温度范围内的电压基准精度为 ±0.5%
1ms、2ms、4ms 和 8ms 可选软启动时间
单调启动至预偏置输出
具有可调节输入欠压锁定功能的使能端
电源正常输出监视器
输出过压、输出欠压、输入欠压、过流和过热保护
-40°C 至 125°C 的工作结温范围
6.5mm × 7.5mm × 4.0mm、25 引脚超模压 QFN 封装
无铅（符合 RoHS 标准）

应用领域

无线和有线通信基础设施设备
光纤网络
测试和测量
医疗和保健

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	工作电压(Vin)	4V~18V
	输出电压(Vout)	500mV~7V
	输出电压精度	±5‰
	输出电流(最大值)	20A
	静态电流	1.6mA
