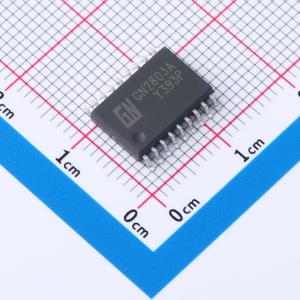

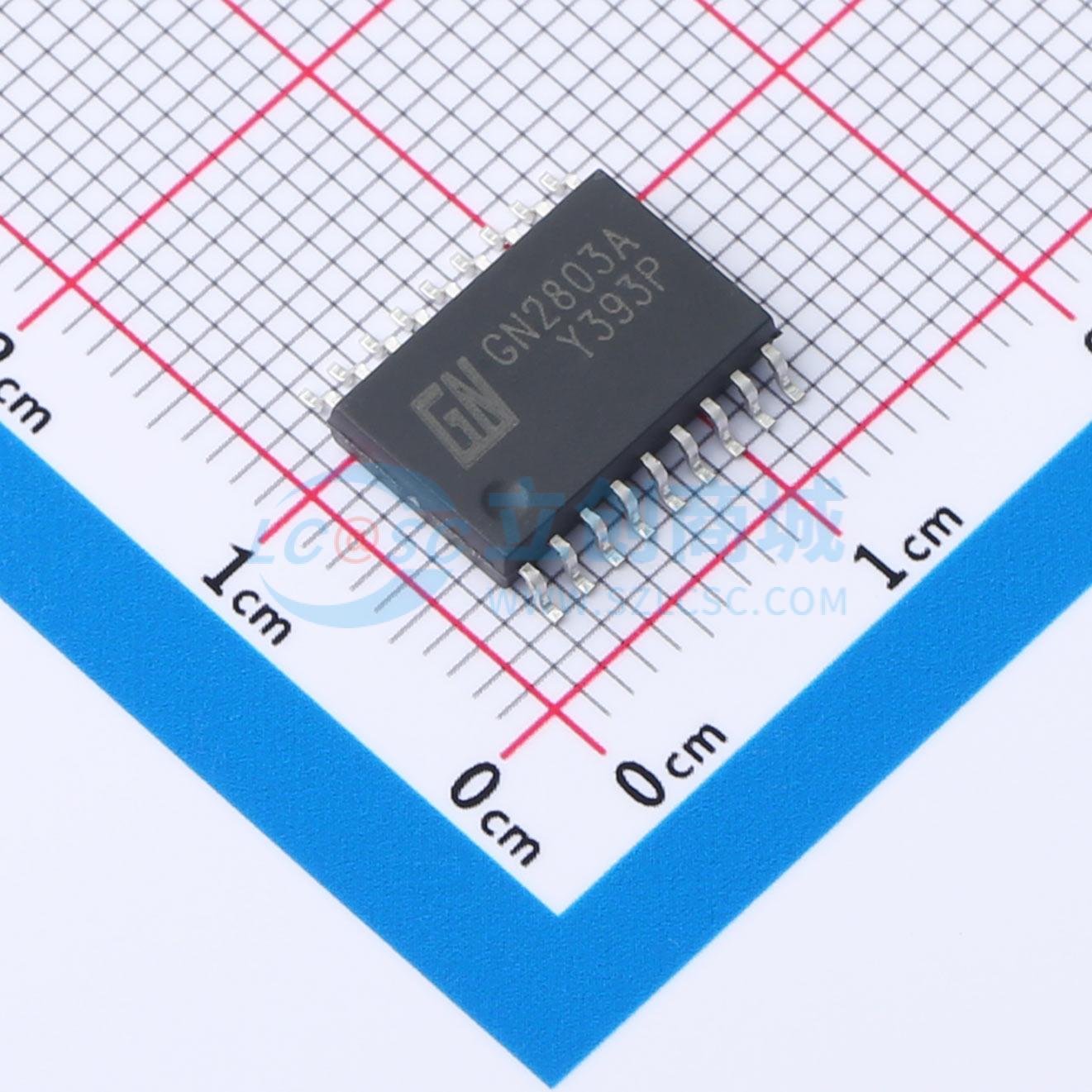

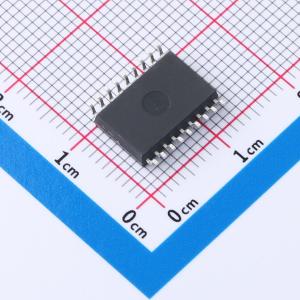

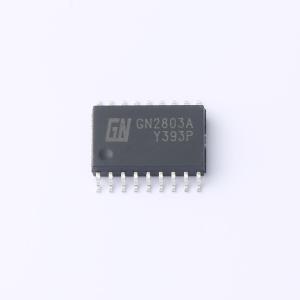

GN2803A

高耐压大电流达林顿管阵列

描述

GN2803A高耐压，大电流达林顿管阵列，由八个NPN达林顿管组成。所有单元共用发射极，每个单元采用开集电极输出。 GN2803A的每一路达林顿管串联一个2.7K的基极电阻，直接兼容 TTL/5V CMOS电路连接，可直接处理原先需要标准逻辑缓冲器来处理的数据。GN2803A工作电压高，工作电流大，灌电流可达 500mA，并且能够在关态时承受80V的电压，输出还可以在高负载电流运行下并行运行，很好的提供了需要多接口驱动电路的解决方案。 主要特点： ·工作电压范围宽 ·八路高增益达林顿阵列 ·输出电压高（可达50V） ·输出电流大（可达500mA） ·可与TTL，CMOS，PMOS直接连接 ·内置钳位二极管适应感性负载 应用领域 ·继电器驱动 ·直流照明驱动 ·显示屏驱动（LED） ·步进电机驱动 ·逻辑缓冲器 ·电磁阀 ·直流无刷电机驱动

品牌名称

GN(旌芯半导体)

商品型号

GN2803A

商品编号

C19172998

商品封装

SOP-18​

包装方式

编带

商品毛重

0.7701克(g)
