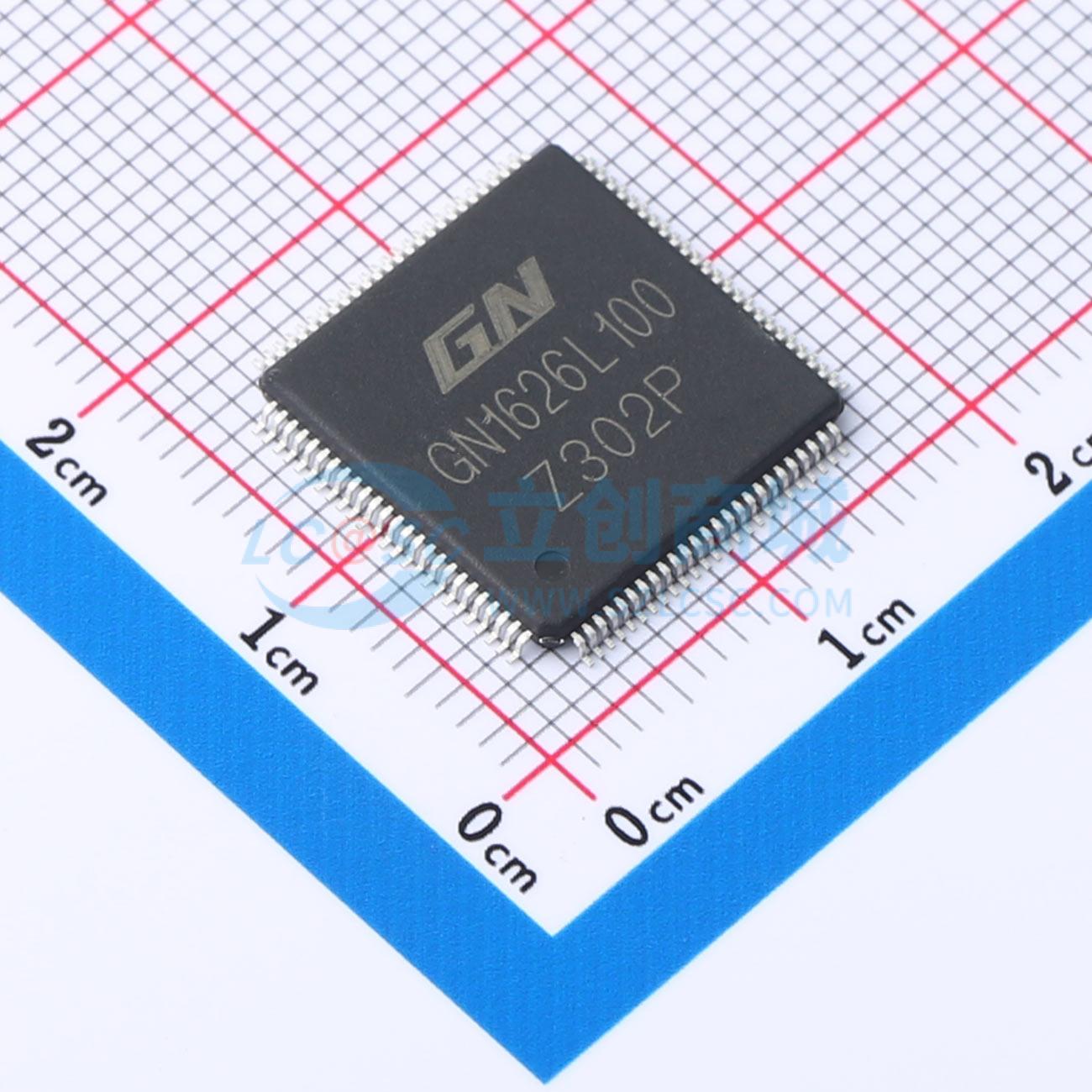

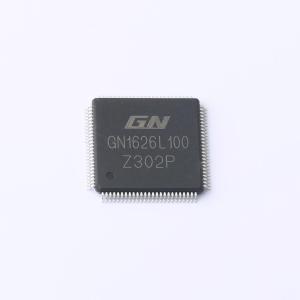

GN1626L100
LCD驱动器
- 描述
- GN1626是一款LCD驱动控制器电路。该芯片最大可驱动48Segx16Com的LCD显示器。GN1626内置串行接口、蜂鸣器、WDT、时基定时器等功能。
- 品牌名称
- GN(旌芯半导体)
- 商品型号
- GN1626L100
- 商品编号
- C19173004
- 商品封装
- LQFP-100
- 包装方式
- 托盘
- 商品毛重
- 0.66克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LCD驱动 | |
| 工作电压 | 2.7V~5.5V | |
| 接口类型 | 3线串行接口 | |
| 占空比 | 1/16 |
| 属性 | 参数值 | |
|---|---|---|
| 偏压 | 1/5 | |
| 显示配置(位) | 48x16 bit | |
| 频率 | 32kHz | |
| 静态电流 | 12uA |
商品概述
GN1626是一款LCD驱动控制器电路。该芯片最大可驱动48Seg×16Com的LCD显示器。GN1626内置串行接口、蜂鸣器、WDT、时基定时器等功能。
商品特性
- 工作电压：2.7V～5.5V
- 内置时钟发生器
- 可使用外部32.768kHz晶振或32kHz频率源输入
- 1/5偏置，1/16占空比，帧频为80Hz
- 最大笔段数：768段（48Seg×16Com）
- 三线串行接口
- 8种时基/WDT选择
- 时基/WDT溢出输出
- 内置LCD显示RAM
- 两种可选的蜂鸣器频率（2kHz或4kHz）
- 提供待机模式
- 内置LCD驱动电压发生器
- VLCD引脚可调节LCD工作电压
- 衬底接VDD
