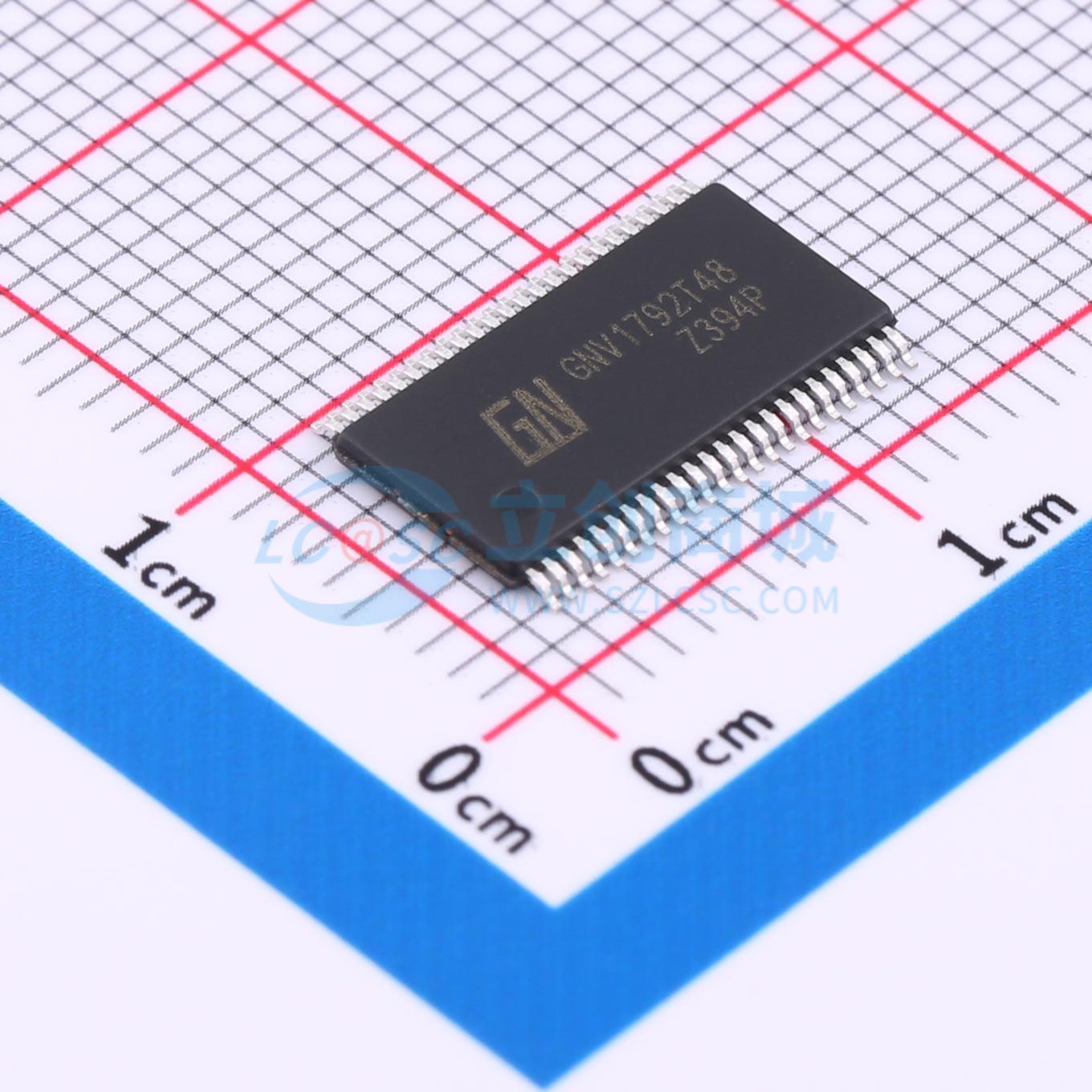

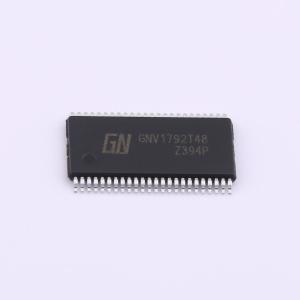

GNV1792T48
LCD驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- GNV1792S是一种通用单芯片LCD驱动电路，可驱动144段字符或图形。能和大多数微处理器/微控制器兼容，并通过双线总线通讯。主要应用于驱动笔段式LCD显示屏。
- 品牌名称
- GN(旌芯半导体)
- 商品型号
- GNV1792T48
- 商品编号
- C19173000
- 商品封装
- TSSOP-48
- 包装方式
- 编带
- 商品毛重
- 0.46475克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LCD驱动 | |
| 工作电压 | 2.5V~5.5V | |
| 占空比 | 1/4 | |
| 偏压 | 1/3,1/2 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 显示配置(位) | 36x4 bit | |
| 频率 | 80Hz | |
| 耗散功率(Pd) | 0.64W |
商品概述
GNV1792S是一种通用单芯片LCD驱动电路，可驱动144段字符或图形。能和大多数微处理器/微控制器兼容，并通过双线总线通讯。主要应用于驱动笔段式LCD显示屏。
商品特性
- 工作电压2.5V~5.5V
- 液晶驱动输出：Common输出4线，Segment输出36线
- 内置显示RAM容量：36×4 = 1446 its
- 双线总线接口(SCL,SDA)
- 内置振荡电路
- 内置液晶驱动电路：1/4duty,1/2、1/3偏置可选
- 内置Buffer AMP
- 低功耗设计
- 内置等待模式
- 内置上电复位电路
- 内置闪烁功能
应用领域
- 驱动笔段式LCD显示屏
