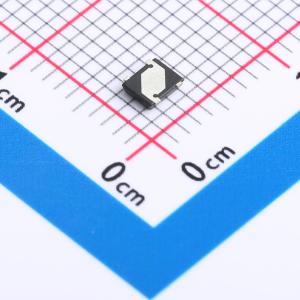

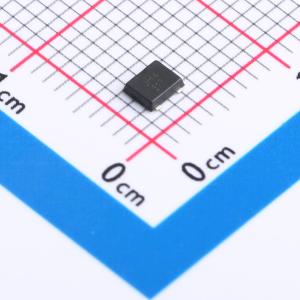

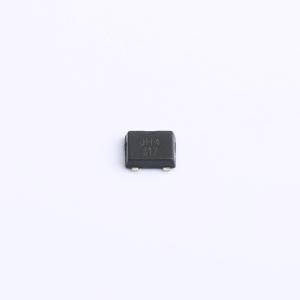

温馨提醒：图片仅供参考，商品以实物为准
JH4
端口电压:450V 输出电流:5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 集成电路 OUT 端口电压（VOUT-BV）450V 推荐输出电流(IOUT)5～60mA 恒流拐点（VOUT-MIN）Iout=30mA=6.5V、Iout=60mA=8V 恒流设置 5～60mA，应用领域：灯丝灯、LED球泡灯、筒灯等、其他低功耗 LED 照明
- 品牌名称
- JUXING(钜兴)
- 商品型号
- JH4
- 商品编号
- C19078590
- 商品封装
- ESOP-4
- 包装方式
- 编带
- 商品毛重
- 0.023克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 输出电压 | 8V | |
| 输出电流 | 60mA |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP) | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 5% |
商品概述
JH4是一款单通道高压LED线性恒流控制芯片。它采用线性恒流技术，电流精度可控制在±5%以内。通过外部Rext电阻可将输出电流设置为5mA~60mA。若需要增加电流输出，也可将多个芯片并联以提高电流输出能力。JH4内置过温降流功能，以确保系统的安全可靠。JH4外围无需电感或变压器，系统应用简单，外围器件极少。
商品特性
- 恒流设置范围5 - 60mA，恒流精度±5%
- 芯片应用无EMI问题
- 内置500V高压MOSFET
- 具备过温降流功能
- 芯片可与LED共用PCB板
- 外围电路简单、成本低、成品体积小
- 封装形式：ESOP4
应用领域
- 灯丝灯
- LED灯泡、筒灯等
- 其他低功率LED照明
