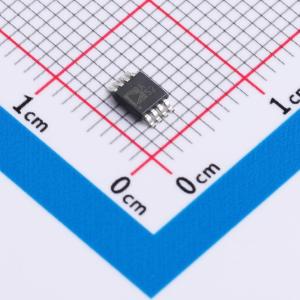

AD8410AWBRMZ
-2 V 至 70 V 宽输入电压范围、2.2 MHz 高带宽、带 PWM 抑制功能且增益为 20 V/V 的电流检测放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款高压、高带宽电流检测放大器。该器件的初始增益为 20 V/V，带宽为 2.2 MHz，在整个温度范围内最大增益误差为 ±0.13%。缓冲输出电压可直接与任何典型转换器接口。AD8410A 的最小直流共模抑制比 (CMRR) 为 123 dB，工作电压范围为 −2 V 至 +70 V。AD8410A 可在各种工业和汽车应用中跨分流电阻执行双向电流测量。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8410AWBRMZ
- 商品编号
- C19078413
- 商品封装
- MSOP-8
- 包装方式
- 管装
- 商品毛重
- 0.105克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | - | |
| 共模电压 | -2V~70V | |
| 增益 | 20V/V | |
| 带宽 | 2.2MHz | |
| 输入偏置电流(Ib) | - | |
| 输入失调电压(Vos) | 200uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | ±20V | |
| 单电源电压 | 2.9V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 双电源电压(Vee~Vcc) | - | |
| 静态电流(Iq) | 7.8mA | |
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | 0.21uV/℃ | |
| 输入失调电流(Ios) | 1uA | |
| 压摆率(SR) | 10V/us | |
| 共模抑制比(CMRR) | 142dB | |
| 噪声密度(eN) | - | |
| 功能特性 | 双向检测；零漂移/自动稳零；可编程输出基准电平 |
应用领域
- 同相或高侧电流检测
- 电机控制在BLDC电机、低电感电机
- 双向48 V至12 V DC-DC转换器
- 电磁阀控制
- 电源轨监测
- 低侧电流检测
