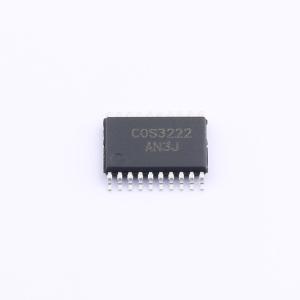

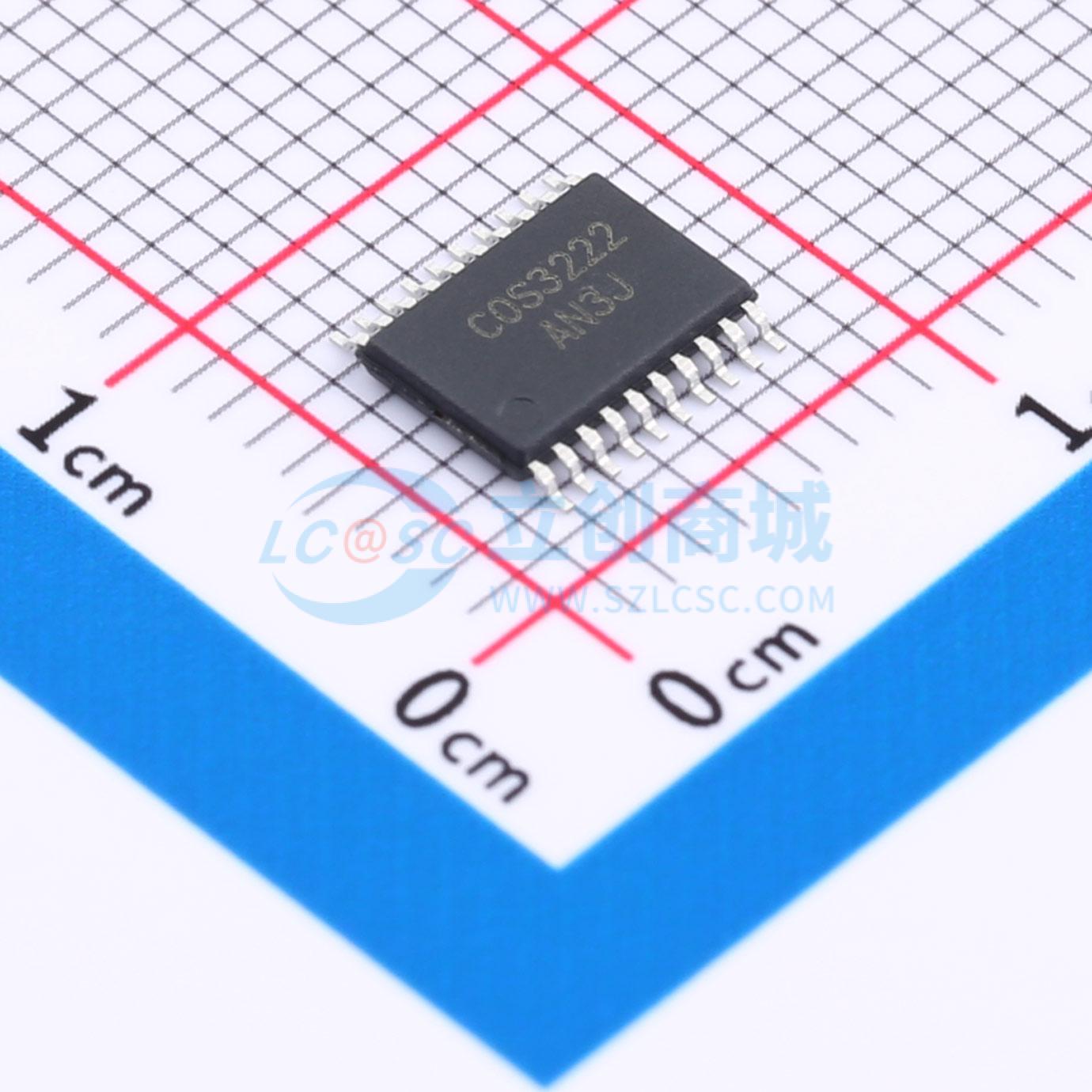

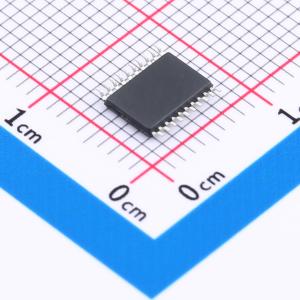

COSMAX3222

3.0V至5.5V RS-232收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: COSMAX3232 和 COSMAX3222 系列产品包含两路驱动器、两路接收器和一个双电荷泵电路。该器件符合 TIA/EIA - 232 - F 标准要求，可在异步通信控制器和串口连接器之间提供电气接口。电荷泵和四个小型外部电容可使器件在 3V 至 5V 的单电源下工作
品牌名称: COSINE(科山芯创)
商品型号: COSMAX3222
商品编号: C19078605
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.1718克(g)

商品参数

商品概述

COSMAX3232和COSMAX3222系列包含两路驱动器、两路接收器和一个双电荷泵电路。该器件符合TIA/EIA - 232 - F标准，为异步通信控制器和串口连接器之间提供电气接口。电荷泵和四个小型外部电容允许器件在3V至5.5V单电源下工作。器件的数据信号传输速率高达250 kbit/s，驱动器输出压摆率最大为30V/μs。

商品特性

符合EIA/TIA - 232 - F标准
在3V至5.5V的VCC电源下工作，数据传输速率高达250 kbit/s
两路驱动器和两路接收器
低电源电流，外部电容：4×0.1 μF
在3.3V电源下可接受5V逻辑输入
接收器保持工作状态时，具有1μA的低功耗关断模式（COSMAX3222）

应用领域

电池供电系统
手持设备
笔记本电脑
笔记本

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	2
	接收器数	2
	数据速率	250Kbps

	属性	参数值
	工作电压	3V~5.5V
	有无电荷泵	有
	工作温度	-40℃~+85℃
	静态电流	0.4mA
