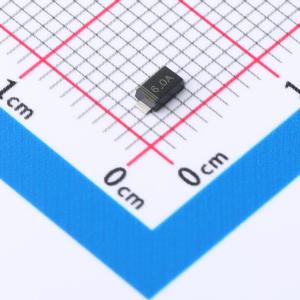

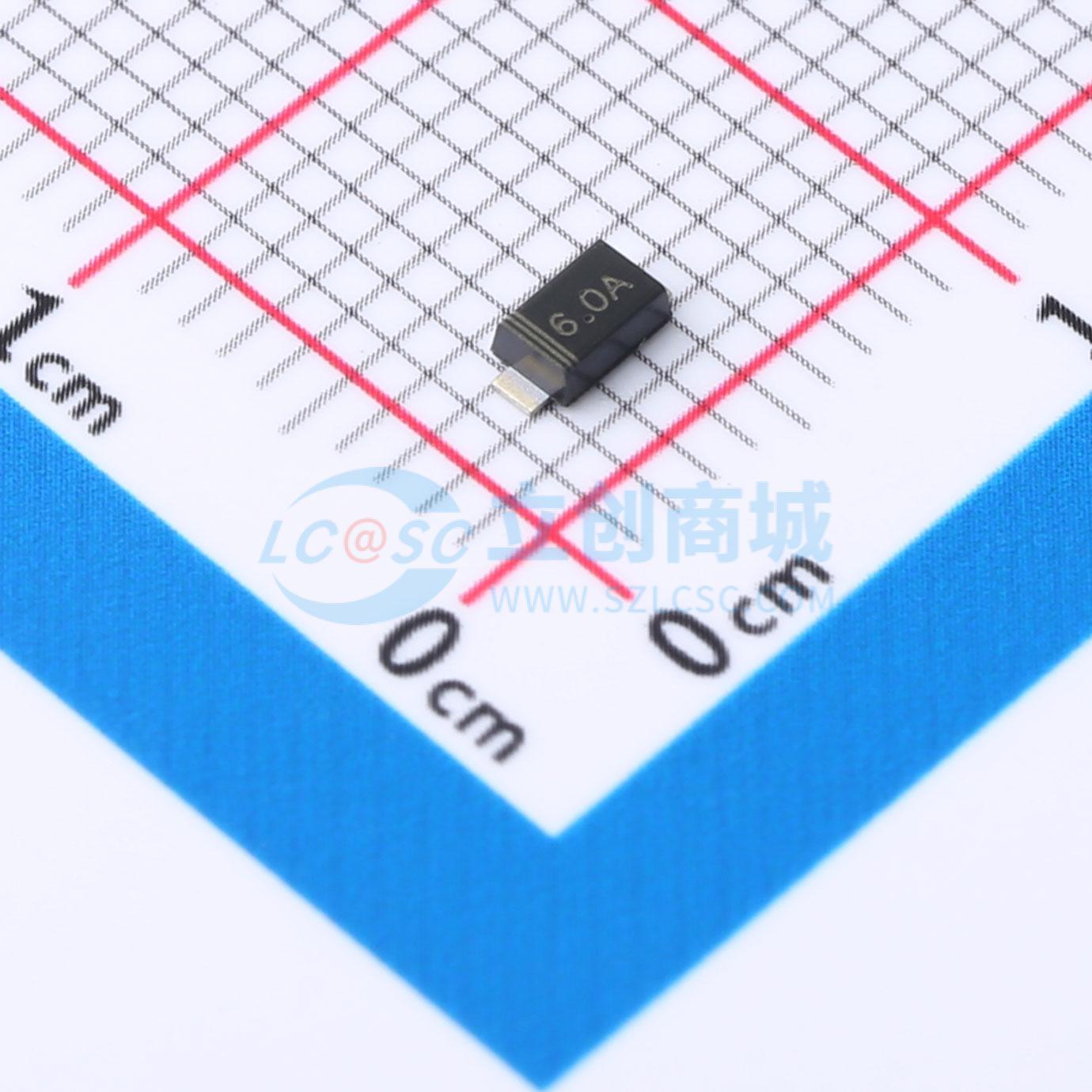

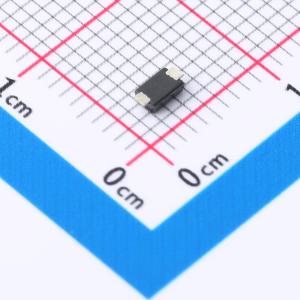

温馨提醒：图片仅供参考，商品以实物为准
BNPTVS6V0S1UR
单向TVS 6V截止 峰值浪涌电流：180A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TVS二极管(ESD) 6V电源口保护物料 单项 SOD-123FL封装
- 品牌名称
- BORN(伯恩半导体)
- 商品型号
- BNPTVS6V0S1UR
- 商品编号
- C19077980
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 0.037733克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 6V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 180A@8/20us | |
| 峰值脉冲功率(Ppp) | 2.7kW@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6.4V | |
| 反向电流(Ir) | 50uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 2900pF |
商品特性
- 2700瓦峰值脉冲功率（tp = 8/20μs）
- 微型SOD123FL封装
- 单向配置
- 固态硅雪崩技术
- 低钳位电压
- 低漏电流
- 单条数据/电源线防护，满足：
- IEC 61000 - 4 - 2 ±30kV接触放电、±30kV空气放电
- IEC 61000 - 4 - 4（电快速瞬变脉冲群）40A（5/50ns）
- IEC 61000 - 4 - 5（浪涌）180A（8/20μs）
应用领域
- 手机及配件
- 基于微处理器的设备
- 个人数字助理（PDA）
- 笔记本电脑、台式机和服务器
- 便携式仪器
