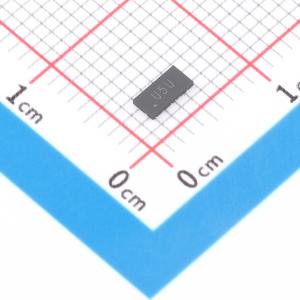

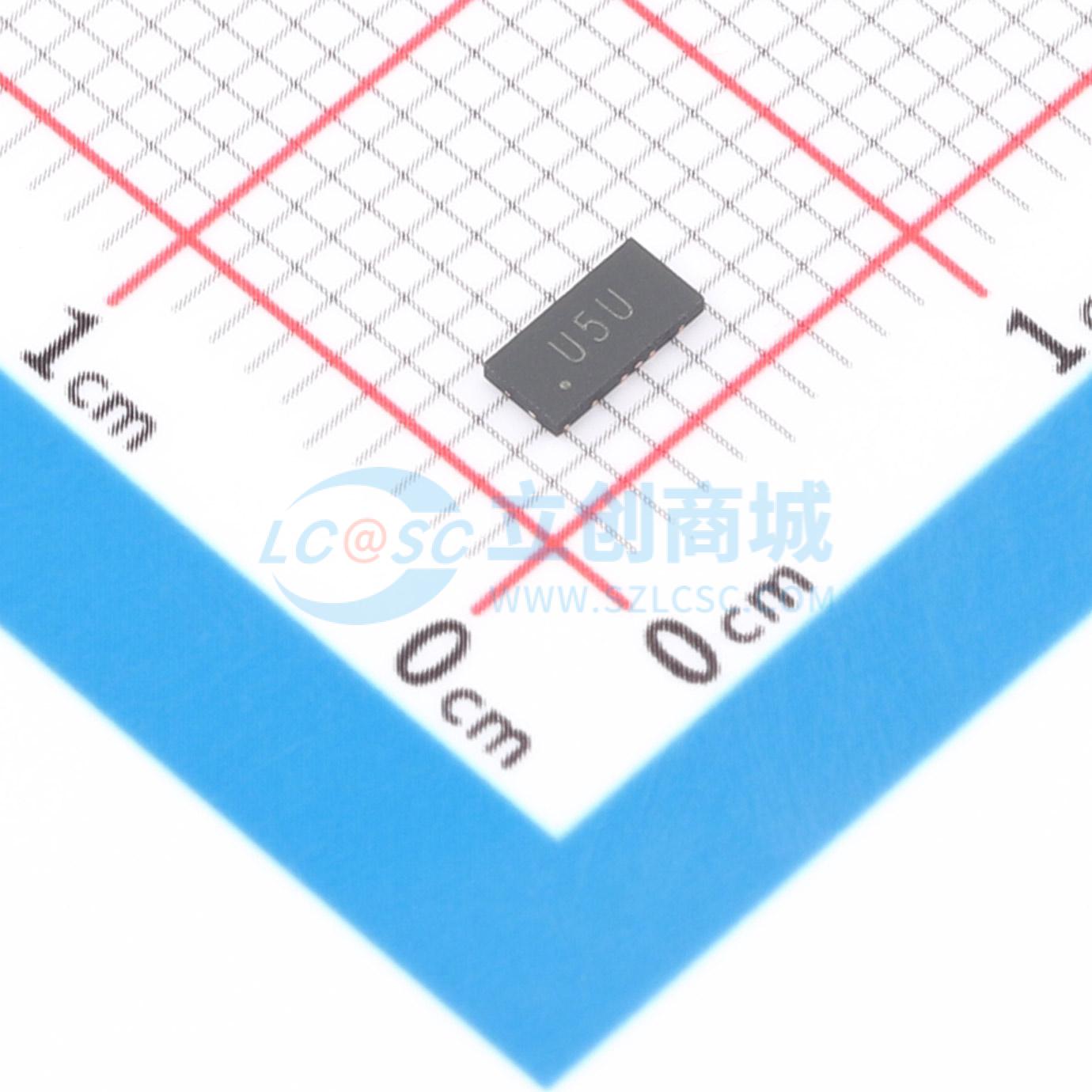

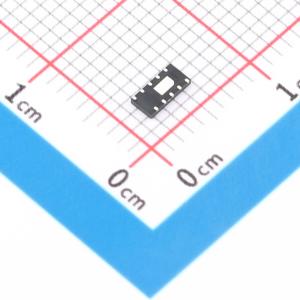

温馨提醒：图片仅供参考，商品以实物为准
BDFN10A056U1
ESD 5V截止 峰值浪涌电流：3A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TVS二极管(ESD) DFN4120 5V集成低电容静电保护管
- 品牌名称
- BORN(伯恩半导体)
- 商品型号
- BDFN10A056U1
- 商品编号
- C19077999
- 商品封装
- DFN-10(2x4.1)
- 包装方式
- 编带
- 商品毛重
- 0.045667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | 30W@8/20us | |
| 击穿电压 | 7.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 六路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.2pF |
商品特性
- 30瓦峰值脉冲功率（tp = 8/20 μs）
- 微型DFN4120封装
- 可保护多达6条线路
- 固态硅雪崩技术
- 低钳位电压
- 低泄漏电流
- 低电容Cj = 典型值0.2 pF（I/O到I/O）
- IEC 61000 - 4 - 2 ±8 kV接触放电 ±15 kV空气放电
- IEC 61000 - 4 - 4（电快速瞬变脉冲群）40A（5/50ns）
- IEC 61000 - 4 - 5（浪涌）3A（8/20 μs）
应用领域
- USB 3.0/3.1
- Type C
- HDMI 1.4/2.0
- Display Port 1.3
- 统一显示接口
- 数字视频接口
