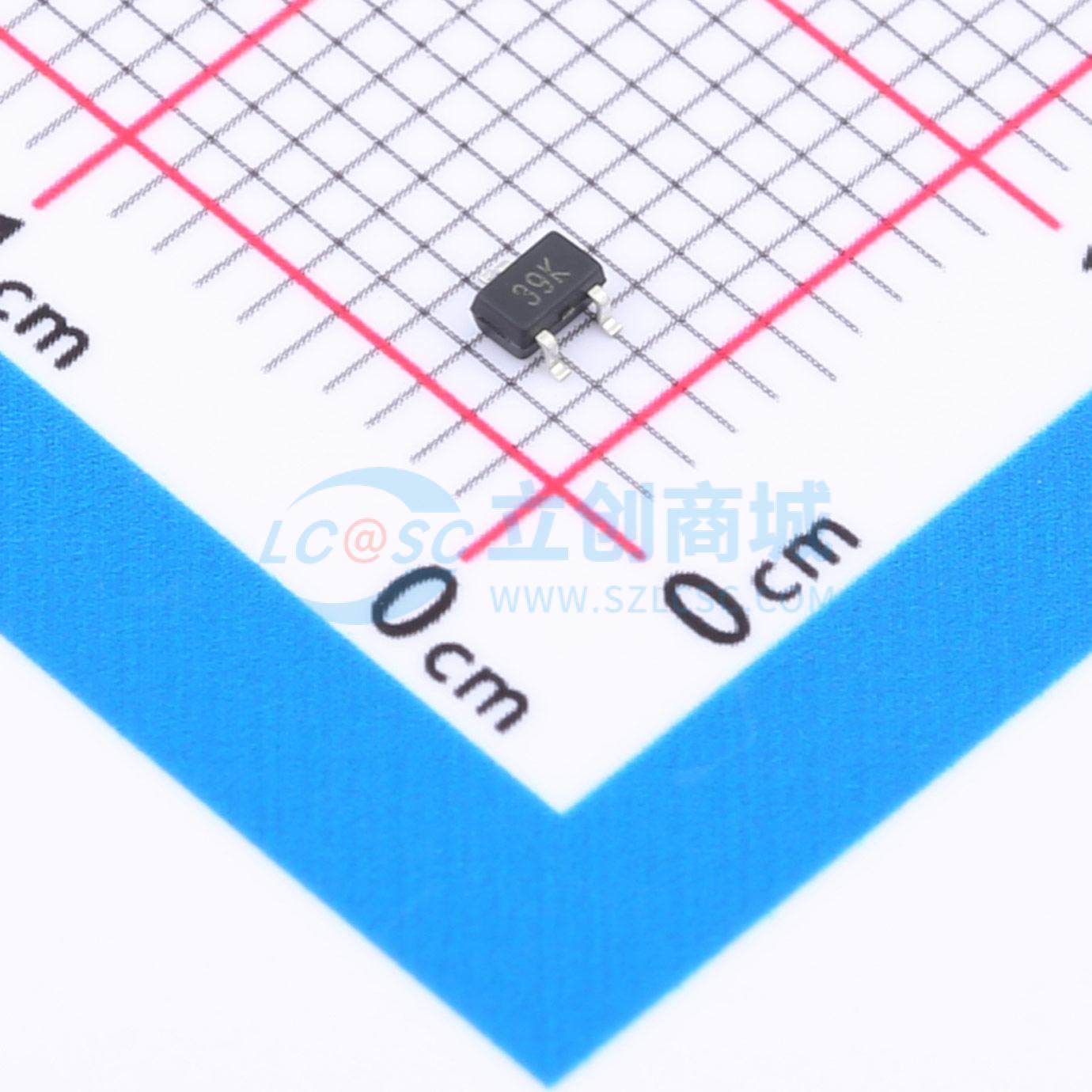

BMSN3139实物图

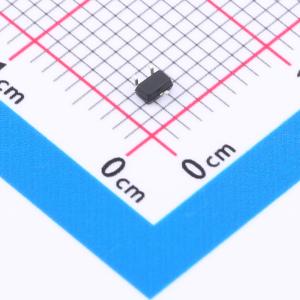

  • BMSN3139商品缩略图

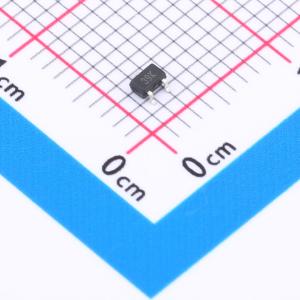

  • BMSN3139商品缩略图

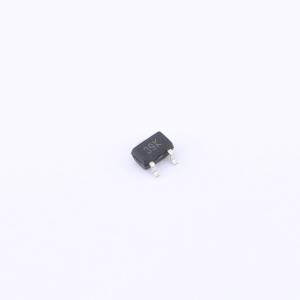

  • BMSN3139商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

BMSN3139

1个P沟道 耐压:20V 电流:2A

SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
描述
场效应管(MOS)
商品型号
BMSN3139
商品编号
C19078062
商品封装
SOT-323​
包装方式
编带
商品毛重
0.031783克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个P沟道
漏源电压(Vdss)20V
连续漏极电流(Id)2A
导通电阻(RDS(on))190mΩ@2.5V
耗散功率(Pd)300mW
阈值电压(Vgs(th))1.1V
属性参数值
栅极电荷量(Qg)-
输入电容(Ciss)405pF
反向传输电容(Crss)55pF
工作温度-
类型P沟道
输出电容(Coss)75pF

商品概述

CS70N30 ANR是采用自对准平面技术制造的硅N沟道增强型VDMOSFET,该技术可降低导通损耗、改善开关性能并提高雪崩能量。该晶体管可用于各种功率开关电路,以实现系统小型化和更高效率。其封装形式为TO - 3P (N),符合RoHS标准。

商品特性

  • 漏源电压(VDS) = -20V
  • 漏极电流(ID) = -2A
  • 栅源电压(VGS)为 -4.5V 时,导通电阻(RDS(ON))最大值为 135mΩ
  • 栅源电压(VGS)为 -2.5V 时,导通电阻(RDS(ON))最大值为 190mΩ

应用领域

  • 脉冲宽度调制(PWM)应用
  • 负载开关
  • 电源管理
