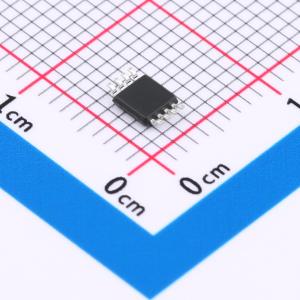

WS3077EEUA

WS3077 RS422 接口

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: WS3077是一款3.3V/5V，全双工或半双工，16Mbps速率的RS-422收发器，具有一个驱动器和一个接收器。
品牌名称: NJGW(南京国微)
商品型号: WS3077EEUA
商品编号: C19078073
商品封装: MSOP8
包装方式: 编带
商品毛重: 0.0754克(g)

商品参数

商品概述

WS3077是3.3V / 5V、全双工、±15kV ESD保护的RS - 485/RS - 422收发器电路，内部包含一路驱动器和一路接收器。总线具有故障保护功能，当接收器输入开路或者短路时，可保证接收器输出为高电平状态。该芯片可实现16Mbps的无误码数据传输，接收器输入阻抗为1/8单位负载，允许多达256个收发器挂接在总线上实现全双工通信。所有驱动器输出提供±15kV人体模式ESD保护，采用8脚SO封装，工作于 - 40°C至 + 125°C温度范围。

商品特性

3.3V/5V电源电压
16Mbps的无误码数据传输
通信端口提供±15kV人体模式ESD保护
故障保护功能
具有1/8单位负载，多达256个收发器可挂接在同一总线上
采用8脚MSOP封装

应用领域

照明系统
电表
工业控制
工业电机驱动
自动HVAC系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3.3V~5.25V
	数据速率	16Mbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	-40℃~+125℃
	静态电流	1mA
	通讯模式	全双工
	功能特性	热关断保护；过流保护
