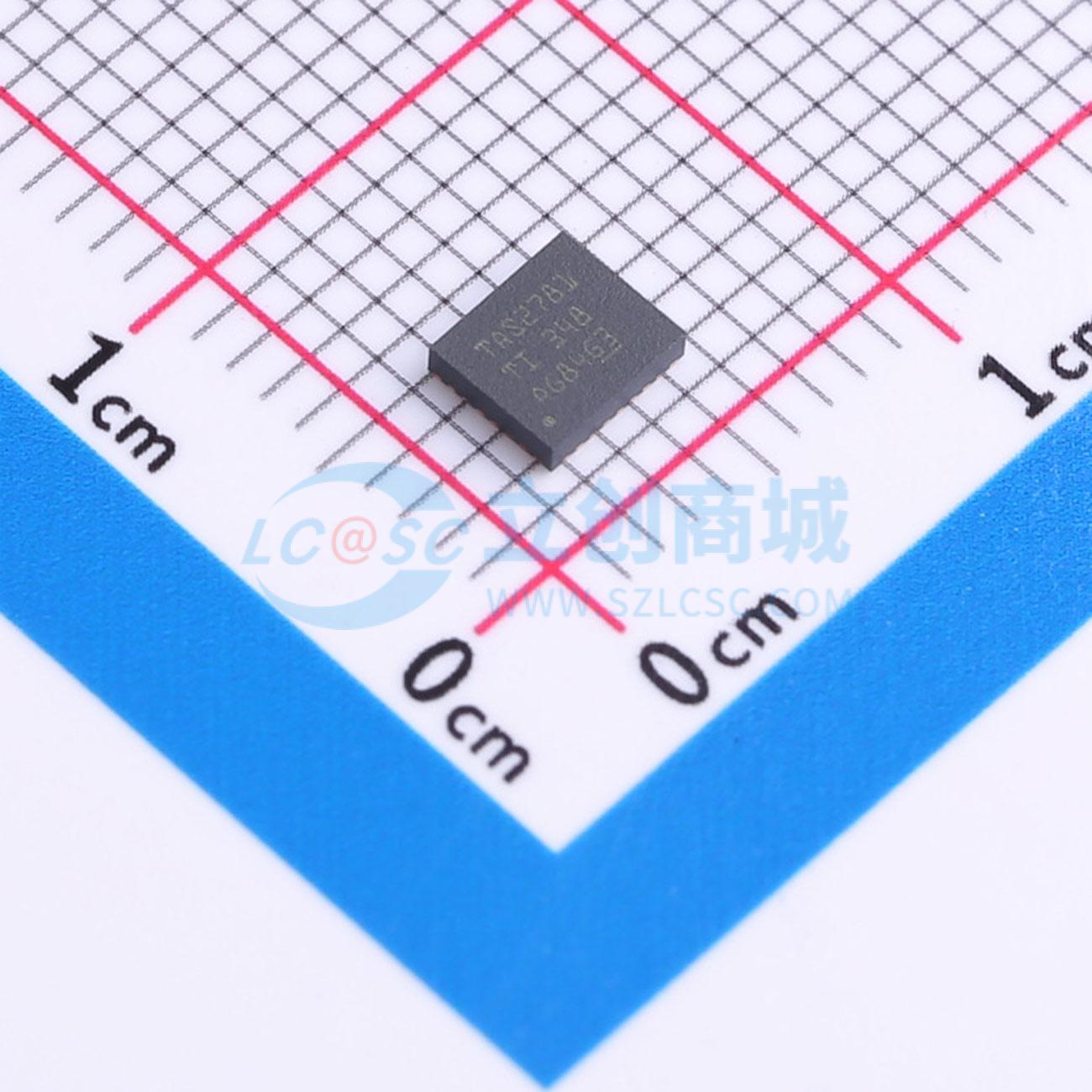

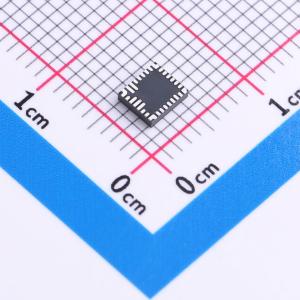

温馨提醒：图片仅供参考，商品以实物为准
TAS2781RYYR
具有实时集成式扬声器保护和音频处理功能的24V D类放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 一款单声道、数字输入D类音频放大器，专为将高峰值功率高效率驱动到扬声器进行了优化。D类放大器在18V电源电压下可向4Ω负载提供25W的连续功率，且THD + N小于1%。宽输入电压范围和高输出功率使该放大器具有出色的通用性，能够与电池或线路供电系统搭配使用。片上DSP支持智能放大器扬声器保护算法
- 品牌名称
- TI(德州仪器)
- 商品型号
- TAS2781RYYR
- 商品编号
- C19077970
- 商品封装
- VQFN-HR-30(4x3.5)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 30W×1@4Ω；25W×1@4Ω | |
| 总谐波失真+噪声(THD+N) | 1% | |
| 信噪比 | 110dB |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 118dB | |
| 效率 | 83%；82%；84%；93%；90% | |
| 功能特性 | ESD保护；数字编程增益；使能/关断功能；内置音频处理 | |
| 工作电压 | 3V~24V | |
| 工作温度 | -40℃~+85℃ |
商品概述
TAS2781 是一款单声道、数字输入 D 类音频放大器，专为将高峰值功率高效率驱动到扬声器进行了优化。D类放大器在 18V 电源电压下可向 4Ω 负载提供 25W的连续功率，且 THD+N 小于 1%。宽输入电压范围和高输出功率使该放大器具有出色的通用性，能够与电池或线路供电系统搭配使用。片上 DSP 支持德州仪器 (TI) 的智能放大器扬声器保护算法。集成式扬声器电压和电流检测可实时监控扬声器。Y 桥电源架构可通过在内部选择电源来实现理想余量，从而提高放大器效率。具有可调整阈值的欠压预防方案能够在电源出现压降时减少信号路径中的增益。Hybrid-Pro 算法允许用户通过控制外部电源来优化效率并延长电池寿命。多达八个 TAS2781 器件可通过 I2S/TDM 和 I2C/SPI 接口共用一根公共总线。TAS2781 器件采用 30 引脚 HR-QFN 封装，可实现紧凑的 PCB 尺寸。
商品特性
- 适用于音频处理的集成式 DSP
- 适用于 D 类输出级的 24V 电源
- Y 桥多级电源架构
- Hybrid-Pro 外部升压控制算法
- 超声波输出支持高达 40kHz 频率
- 硬件关断模式下电流低于 0.5μA
- 用于回声消除的 SDOUT
- I2S/TDM:8 个通道（32 位），运行速率达192KSPS
- 使用超快速模式的 I2C 或 SPI
- 芯片间通信总线
- 16kHz 至 192kHz 采样率
- 针对扬声器保护的实时 IV 检测
- 动态范围压缩器
- 带功率限制器的欠压保护
- 多通道平衡通信
- 过功率和低电池电量保护
- PVDDH/PVDDL 电源跟踪限制器
- 热保护和过流保护
- 热折返
- 后置滤波器反馈和压摆率控制
应用领域
- 笔记本电脑和台式机
- 智能扬声器
- 平板电脑和手持设备
- 无线扬声器
