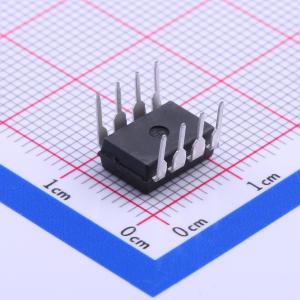

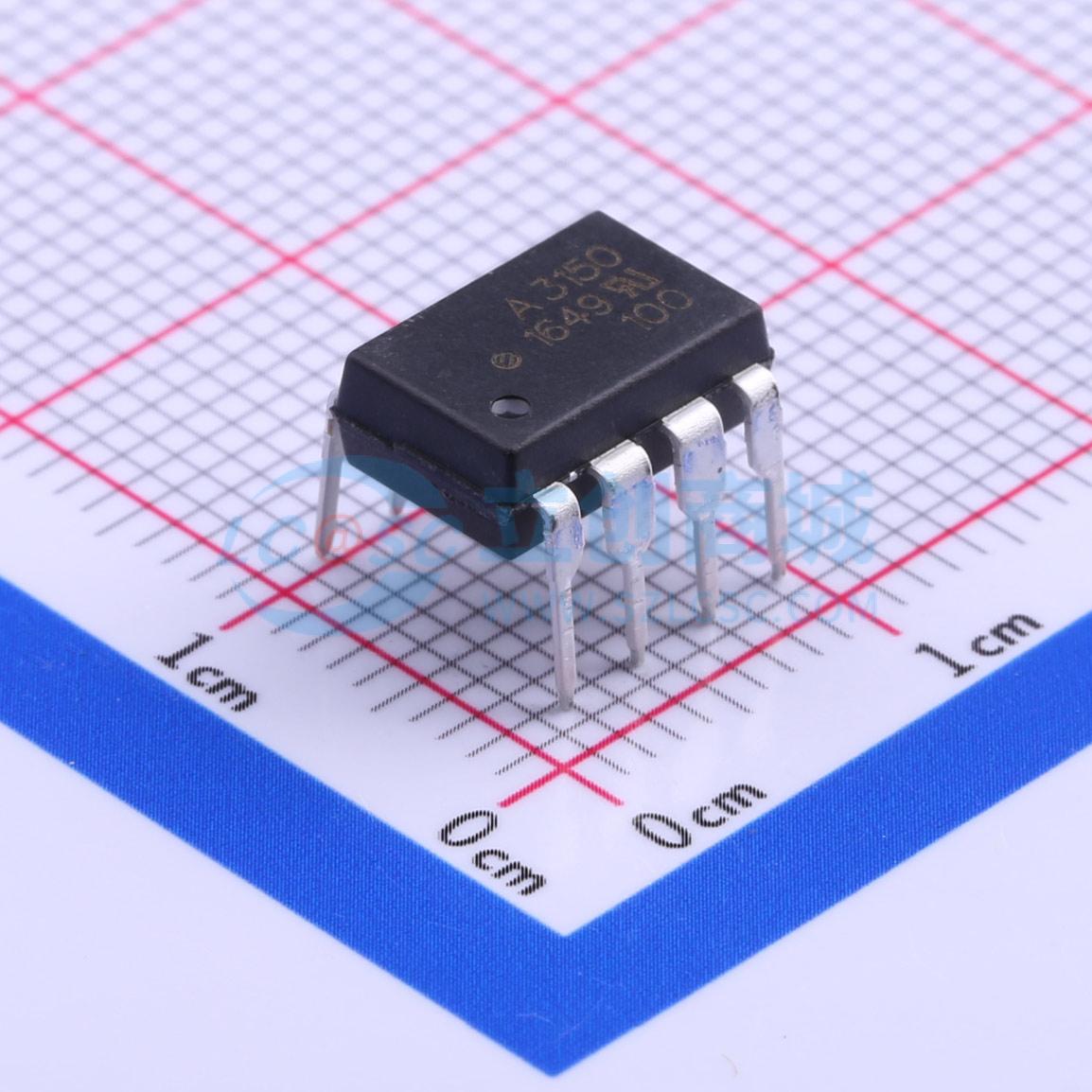

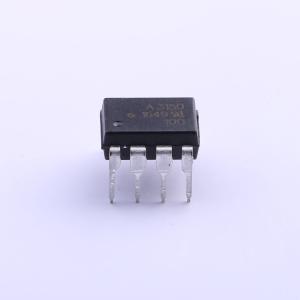

温馨提醒：图片仅供参考，商品以实物为准
HCPL-3150-000E
DC输入 1通道 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 0.5A输出电流,IGBT/MOSFET门驱动光电耦合器
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCPL-3150-000E
- 商品编号
- C188744
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 15V~30V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 30kV/us | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+100℃ | |
| 传播延迟 tpLH | 500ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 500ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 500mA | |
| 耗散功率(Pd) | 295mW | |
| 正向压降(Vf) | 1.8V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 16mA |
应用领域
- 隔离IGBT/MOSFET栅极驱动
- 交流和无刷直流电机驱动
- 工业反相器
- 开关电源 (SMPS)
- 不间断电源 (UPS)
