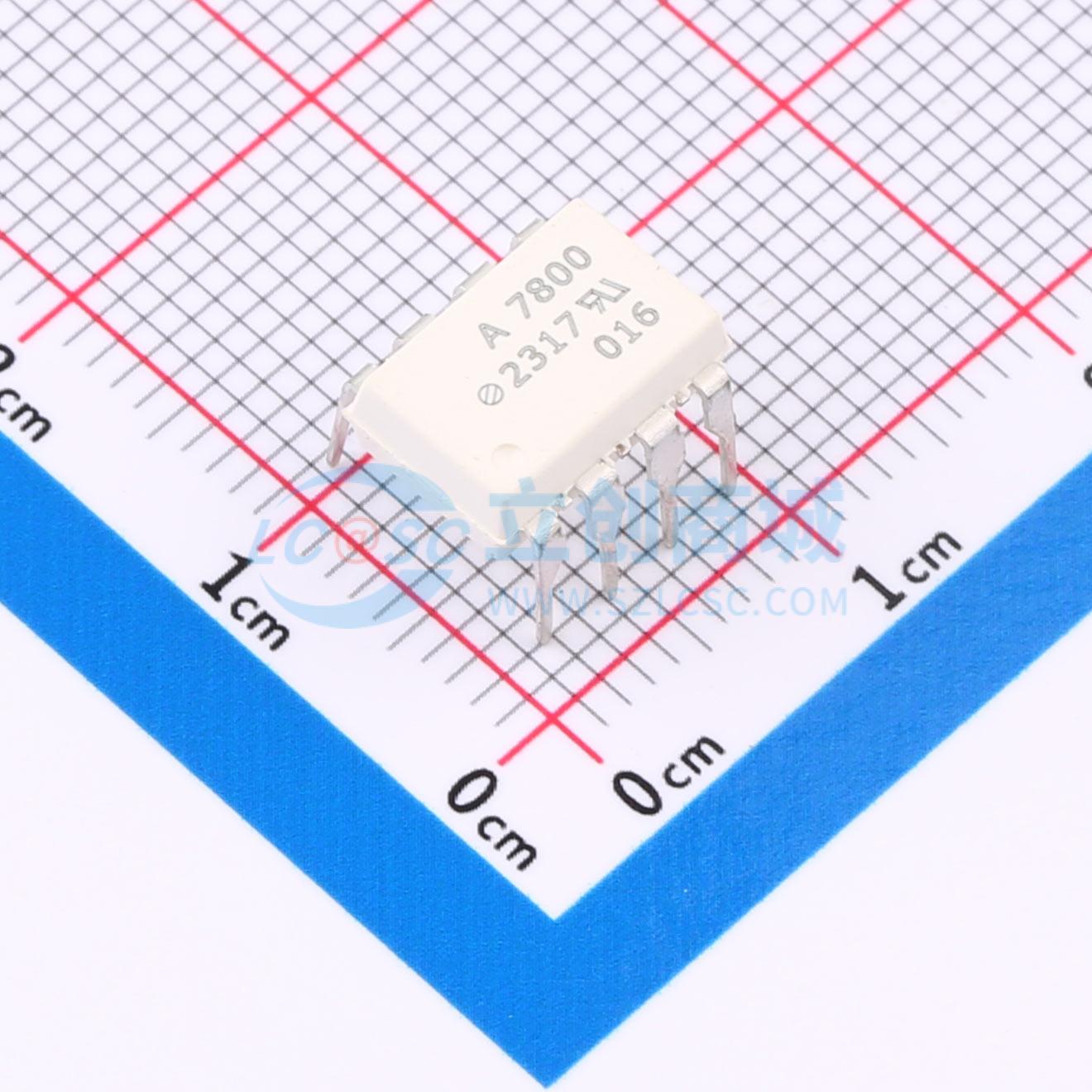

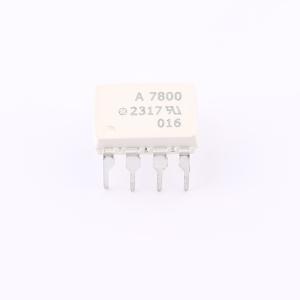

温馨提醒：图片仅供参考，商品以实物为准

HCPL-7800-000E

HCPL-7800(A) 电子电机驱动电流检测隔离放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HCPL-7800(A)隔离放大器系列专为电子电机驱动器中的电流检测而设计。在典型应用中，电机电流流经外部电阻，HCPL-7800(A)检测由此产生的模拟电压降。在HCPL-7800(A)光隔离屏障的另一侧会产生差分输出电压。该差分输出电压与电机电流成正比，并且可以像推荐应用电路中所示的那样，使用运算放大器将其转换为单端信号。由于在现代开关逆变器电机驱动器中，几百伏的共模电压在几十纳秒内摆动是常见的，因此HCPL-7800(A)被设计为可忽略非常高的共模瞬态压摆率（至少10 kV/μs）。
品牌名称: Broadcom(博通)
商品型号: HCPL-7800-000E
商品编号: C188747
商品封装: DIP-8
包装方式: 管装
商品毛重: 1.114克(g)

商品参数

商品概述

HCPL-7800(A)隔离放大器系列专为电子电机驱动器中的电流检测而设计。在典型应用中，电机电流流经外部电阻，HCPL-7800(A)检测由此产生的模拟电压降。在HCPL-7800(A)光隔离屏障的另一侧会产生差分输出电压。该差分输出电压与电机电流成正比，并且可以像推荐应用电路中所示的那样，使用运算放大器将其转换为单端信号。由于在现代开关逆变器电机驱动器中，几百伏的共模电压在几十纳秒内摆动是常见的，因此HCPL-7800(A)被设计为可忽略非常高的共模瞬态压摆率（至少10 kV/μs）。

商品特性

在VCM = 1000 V时，共模抑制比为15 kV/μs
紧凑、可自动插入的标准8引脚DIP封装
增益随温度的漂移为0.00025 V/V/℃
输入失调电压为0.3 mV
带宽为100 kHz
非线性度为0.004%
全球安全认证：UL 1577（3750 Vrms/1分钟）以及CSA、IEC/EN/DIN EN 60747 - 5 - 2
先进的Sigma - Delta（Σ−∆）模数转换器技术
全差分电路拓扑

应用领域

电机相电流和母线电流检测
逆变器电流检测
开关模式电源信号隔离
通用电流检测和监测
通用模拟信号隔离

数据手册PDF

放大查看下载PDF

优惠活动

9.8折

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	隔离式放大器
	差分输入电压	±200mV
	带宽(-3db)	100kHz
	增益	7.92~8.08
	增益带宽积(GBP)	-
	输入失调电压(Vos)	300uV

	属性	参数值
	输入偏置电流(Ib)	500nA
	输出类型	差分
	隔离电压(Vrms)	3750
	CMTI(kV/us)	15kV/us
	工作温度	-40℃~+85℃
