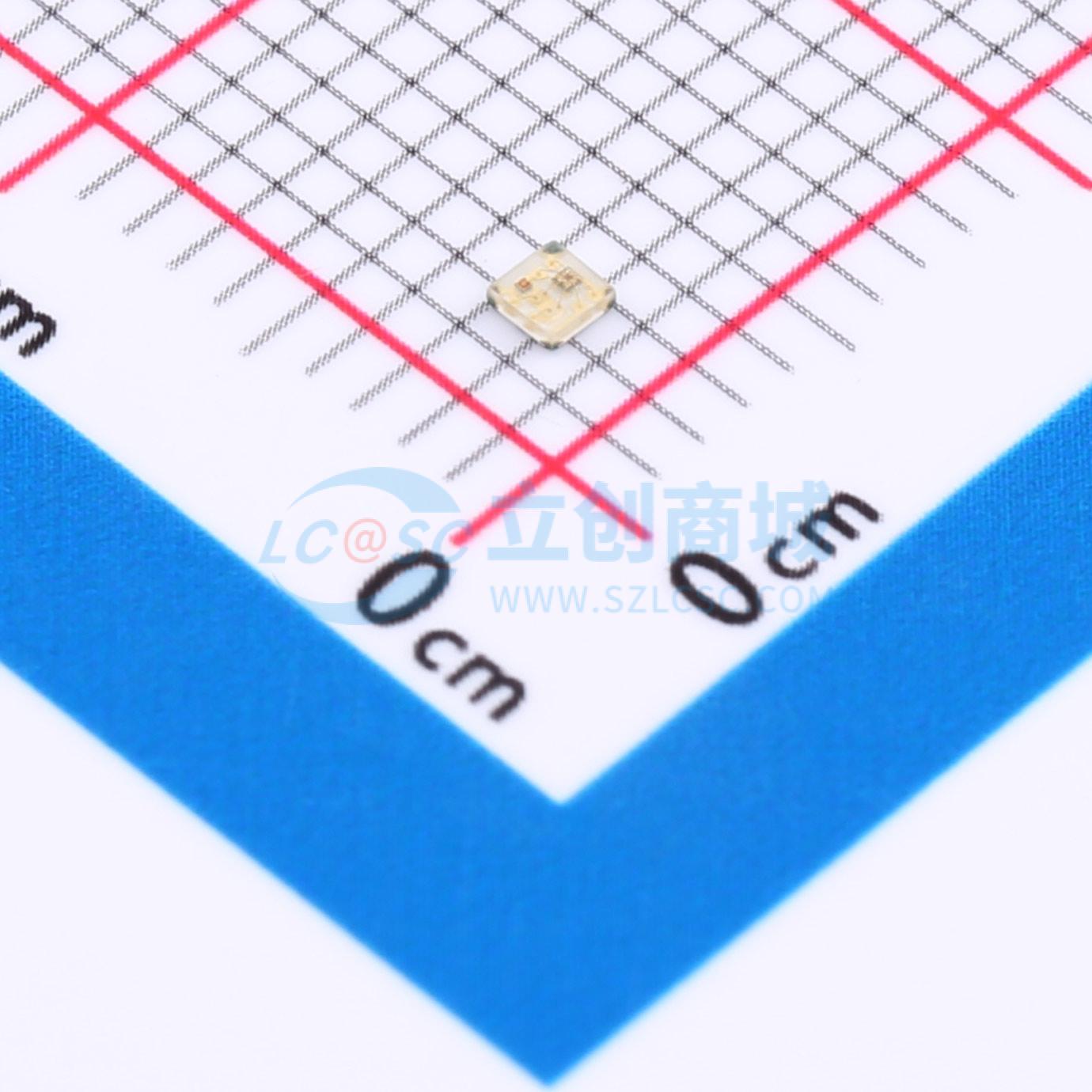

温馨提醒：图片仅供参考，商品以实物为准
SK6803RG-EC14
嵌入式控制型LED
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LED光源 1.4x1.4x0.毫米 0.05W 嵌入式控制型LED
- 品牌名称
- 欧思科光电
- 商品型号
- SK6803RG-EC14
- 商品编号
- C18548258
- 商品封装
- SMD-4P,1.4x1.4mm
- 包装方式
- 编带
- 商品毛重
- 0.022422克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 开关频率 | 4kHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 拓扑结构 | - |
商品概述
SK6803RG-EC14是一个集控制电路与发光电路于一体的嵌入式控制型LED光源，内部包含了智能数字接口数据锁存信号整形放大驱动电路，电源稳压电路，内置恒流电路，高精度RC振荡器，输出驱动采用专利PWM技术，有效保证了像素点内光的颜色高一致性。 数据协议采用单极性归零码的通讯方式，像素点在上电复位以后，DIN端接受从控制器传输过来的数据，首先送过来的24bit数据被第一个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的像素点，每经过一个像素点的传输，信号减少24bit。像素点采用自动整形转发技术，使得该像素点的级联个数不受信号传送的限制，仅仅受限信号传输速度要求。
商品特性
- 容易设计（Easy To Design）
- 容易建造（Easy To Build）
- 容易编程（Easy To Program）
- EC LED内部集成高质量外控单线串行级联恒流IC
- 内置数据整形电路，任何一个像素点收到信号后经过波形整形再输出，保证线路波形畸变不会累加
- 内置上电复位和掉电复位电路，上电不亮灯
- 灰度调节电路（256级灰度可调）
- 红光驱动特殊处理，配色更均衡
- 单线数据传输，可无限级联
- 整形转发强化技术，两点间传输距离超过10M
- 数据传输频率可达800Kbps，当刷新速率30帧/秒时，级联数不小于1024点
