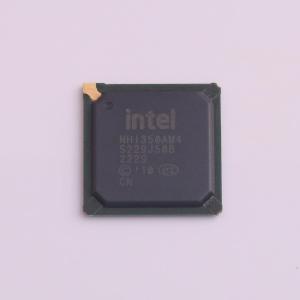

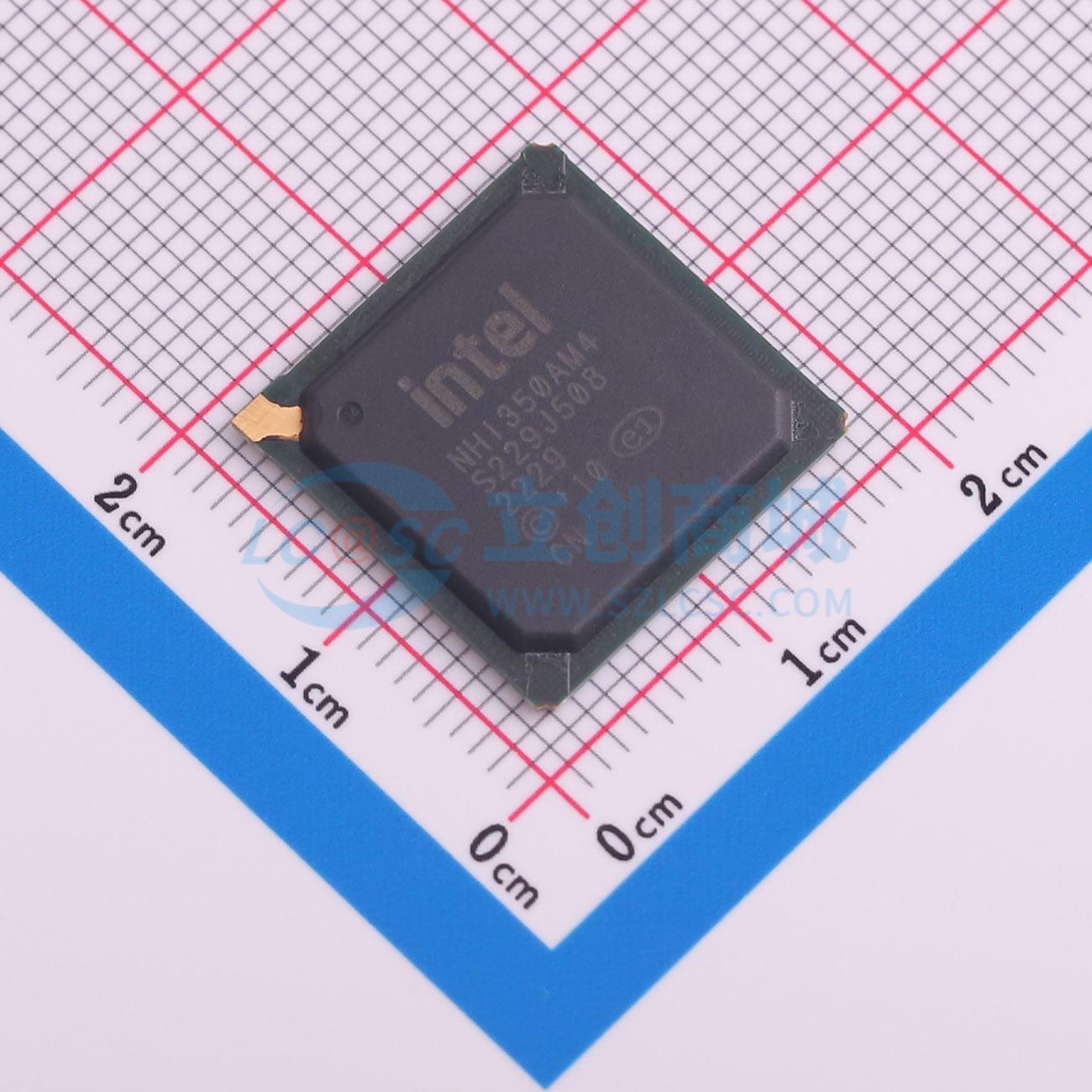

NHI350AM4 S LJ3Z
Intel以太网控制器I350
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- Intel以太网控制器I350是一款低功耗、紧凑型组件，支持双端口和四端口千兆以太网设计。该设备提供四个完全集成的千兆以太网MAC和PHY端口。
- 品牌名称
- Intel/Altera
- 商品型号
- NHI350AM4 S LJ3Z
- 商品编号
- C18548277
- 商品封装

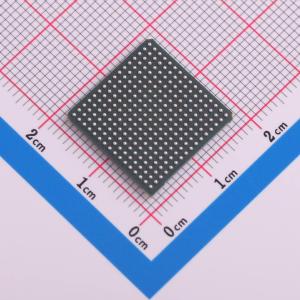

- BGA-256(17x17)
- 包装方式
- 托盘
- 商品毛重
- 1.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网控制器 | |
| MAC接口 | PCIe；SGMII；SerDes；MDI；SMBus | |
| 工作电压 | 1.8V；1V；3.3V | |
| 集成PHY | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 通信接口 | SMBus | |
| 以太网速率标准 | 1000BASE-T；10BASE-T；100BASE-TX | |
| 功能特性 | 可编程LED指示；低功耗模式；支持VLAN过滤；支持IEEE1588；支持光纤；唤醒功能 |
商品概述
英特尔以太网控制器I350是一款紧凑的低功耗组件，支持四端口和双端口千兆以太网设计。该设备提供四个完全集成的千兆以太网媒体访问控制（MAC）、物理层（PHY）端口以及四个可连接外部PHY的SGMII/SerDes端口。I350支持PCI Express（PCIe v2.1，2.5GT/s和5GT/s）。该设备可使用集成PHY实现双端口或四端口1000BASE - T。它可用于服务器系统配置，如机架式或基座式服务器、附加网卡或主板集成局域网（LOM）设计。另一种可能的系统配置是用于刀片服务器，I350可作为LOM或夹层卡支持多达4个SerDes端口。它还可用于嵌入式应用，如交换机附加卡和网络设备。
商品特性
- 提供的外部接口：PCIe v2.1（2.5GT/s和5GT/s）×4 / ×2 / ×1；本文件中称为PCIe。MDI（铜缆）标准IEEE 802.3以太网接口，适用于1000BASE - T、100BASE - TX和10BASE - T应用（802.3、802.3u和802.3ab）。支持1000BASE - SX/LX（光纤 - IEEE802.3）的串行器 - 解串器（SERDES）。支持1000BASE - KX（802.3ap）和1000BASE - BX（PICMIG 3.1）用于千兆背板应用的串行器 - 解串器（SERDES）。用于SFP（SFP MSA INF - 8074i）/外部PHY连接的SGMII（串行GMII规范）接口。用于与BMC进行可管理性连接的NC - SI（DMTF NC - SI）或SMBus。IEEE 1149.6 JTAG。
- 性能增强：PCIe v2.1 TLP处理提示（TPH）。UDP、TCP和IP校验和卸载，UDP和TCP传输分段。SCTP接收和传输校验和卸载。
- 支持虚拟化：支持下一代VMDq（8个虚拟机）。每个端口最多支持8个虚拟机（每个虚拟机分配1个队列）。支持PCI - SIG I/O SR - IOV（直接分配）。每个端口的队列：8个TX和8个RX队列。
- 节能特性：高级配置和电源接口（ACPI）电源管理状态和唤醒功能。高级电源管理（APM）唤醒功能。低功耗链路断开状态。PCIe v2.1 LTR。用于改善系统电源管理的DMA合并。用于在低链路利用率期间降低功耗的EEE（IEEE802.3az）。
- IEEE802.1AS - 定时和同步：支持IEEE 1588精确时间协议。每包时间戳。
- 总体拥有成本（TCO）：IPMI BMC直通；多点NC - SI。支持内部BMC到操作系统以及操作系统到BMC的流量。
- 其他产品细节：17x17（256球）或25x25（576球）PBGA封装。估计功率：双端口模式下最大2.8W，四端口模式下最大4.2W。内存具有奇偶校验或ECC保护。
应用领域
- 服务器系统配置
- 刀片服务器
- 嵌入式应用
