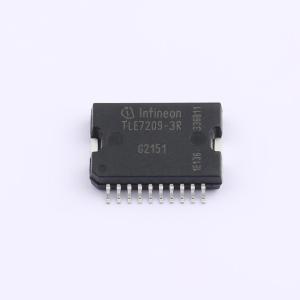

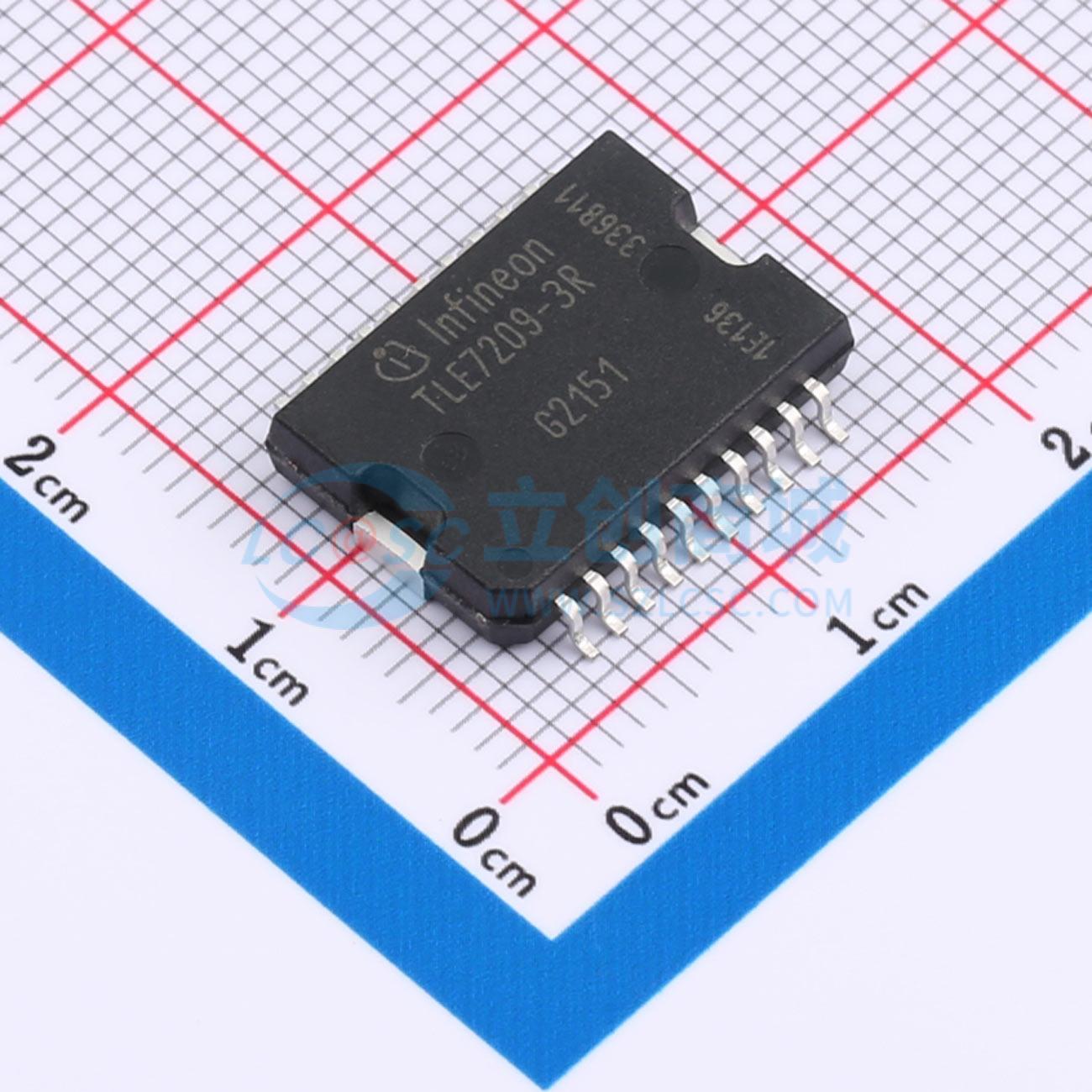

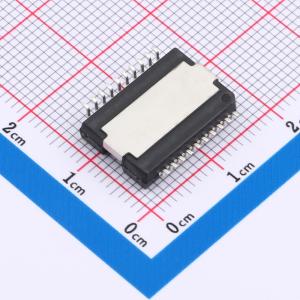

TLE72093RAUMA1

5A 有刷直流电机驱动芯片 5.5V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLE7209 - 3R是一款智能全H桥，专为安全关键应用和极端环境条件下的直流和步进电机控制而设计。该H桥具备过温保护和短路保护功能，并且所有电源电压*VS*（主直流电源）均设有欠压锁定功能。所有故障都会使输出级进入三态。该器件可通过DMS引脚进行配置。当该引脚接地时，器件通过简单的错误标志提供诊断信息。当VCC = 5 V供电时，器件工作在SPI模式。在这种模式下，可通过串行接口进行详细的故障诊断。
品牌名称: Infineon(英飞凌)
商品型号: TLE72093RAUMA1
商品编号: C1882555
商品封装: DSO-20
包装方式: 编带
商品毛重: 2.28克(g)

商品参数

商品概述

TLE7209 - 3R是一款智能全H桥，专为安全关键应用和极端环境条件下的直流和步进电机控制而设计。该H桥具备过温保护和短路保护功能，并且所有电源电压VS（主直流电源）均设有欠压锁定功能。所有故障都会使输出级进入三态。该器件可通过DMS引脚进行配置。当该引脚接地时，器件通过简单的错误标志提供诊断信息。当VCC = 5 V供电时，器件工作在SPI模式。在这种模式下，可通过串行接口进行详细的故障诊断。

商品特性

工作电源电压：5 V至28 V
每个输出晶体管的典型RDSon = 150 mΩ（25 °C时）
连续直流负载电流：5 A（TC < 100 °C）
典型输出电流限制：6.6 A ±1.1 A
输出电流超过8 A时短路关断
逻辑输入与TTL/CMOS兼容
输出开关频率高达30 kHz
上升和下降时间针对0.5 - 2 kHz进行优化
过温保护
短路保护
欠压禁用功能
通过SPI或状态标志进行诊断（可配置）
启用和禁用输入
PG - DSO - 20 - 65功率封装
绿色产品（符合RoHS标准）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	5V~28V
	输出电流	5A
	H桥数量	1

	属性	参数值
	接口类型	SPI
	集成开关	-
	导通电阻	150mΩ
	工作温度	-40℃~+150℃
