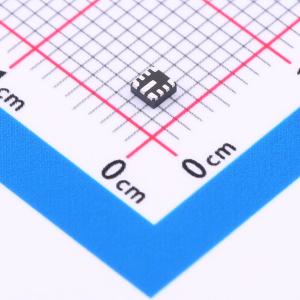

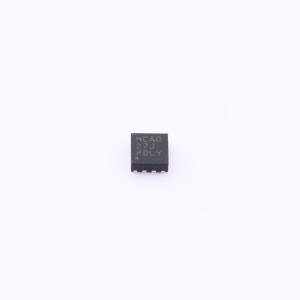

温馨提醒：图片仅供参考，商品以实物为准

LMR36506MSCQRPERQ1

3V至65V、0.6A同步降压转换器，针对尺寸和轻载效率进行优化

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMR36506-Q1 3V 至 65V、0.6A 降压转换器，拥有出色的尺寸和轻负载效率
品牌名称: TI(德州仪器)
商品型号: LMR36506MSCQRPERQ1
商品编号: C1882561
商品封装: VQFN-9(2.1x2.1)
包装方式: 编带
商品毛重: 0.02克(g)

商品参数

商品概述

LMR36506-Q1是采用2mm x 2mm HotRod封装的最小型65 V、0.6 A同步降压DC/DC转换器。这款易于使用的转换器可处理高达70 V的输入电压瞬变，具备出色的EMI性能，并支持3.3 V、5 V固定输出电压及其他可调输出电压。 LMR36506-Q1采用带内部补偿的峰值电流模式控制架构，只需极小的输出电容即可保持稳定运行。其较宽的输入工作范围使其在输入电压深度骤降时仍能正常工作，是能够承受严重冷启动脉冲的汽车应用的理想选择。LMR36506-Q1中的PGOOD标志可精确指示输出电压状态，无需外部监控器。从FPWM到PFM的无缝转换以及超低待机静态电流，使LMR36506-Q1在低输出负载下能实现更高的系统效率。MODE/SYNC引脚变体可使LMR36506-Q1与外部时钟同步。通过选择合适的电阻，LMR36506-Q1的RT引脚变体还可对开关频率进行外部编程，以实现任意所需的工作频率。LMR36506-Q1丰富的特性旨在简化各类汽车终端设备的应用。

商品特性

符合汽车应用的AEC-Q100标准：器件温度等级1：环境温度TA为-40℃至+125℃
提供功能安全相关文档，助力功能安全系统设计
在1 mA负载下效率>80%；在24 VIN至3.3 VOUT（固定输出选项）时，IO（开关）为4 μA
解决方案尺寸小巧，元件成本低
采用带可焊侧翼的2mm x 2mm HotRod封装
内部补偿
专为汽车应用设计：结温范围为-40℃至+150℃
伪随机扩频，符合CISPR 25 EMI标准
宽输入电压范围：3.0 V（下降阈值）至65 V
提供可调、3.3 V和5 V固定输出电压选项
可通过MODE/SYNC引脚变体实现同步
开关频率FSW可调：通过RT引脚变体可在200 kHz至2.2 MHz范围内调节
引脚与LMR36503-Q1（65 V、300 mA）兼容

应用领域

高级驾驶辅助系统（ADAS）
车身电子与照明
信息娱乐与仪表盘

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~65V
	输出电压	-
	输出电流	600mA
	开关频率	2.2MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	18uA
	开关管(内置/外置)	内置
	输出类型	可调
